Описание
Пильная цепь на 52 звена (26 зубьев), шаг 3/8, ширина 1.3 мм для бензопилы, электропилы
Параметры заточки и совместимости пильных цепей с шагом 3/8"
Правильная заточка пильной цепи — залог высокой производительности, ровного реза и долговечности вашей бензопилы. Ниже представлены точные технические параметры заточки (угол заточки, угол наклона напильника и необходимый диаметр круглого напильника) для различных моделей цепей с шагом 3/8" в зависимости от ширины паза (Gauge).
Основные правила подбора заточного инструмента:
- Соответствие калибру (Gauge): Перед началом заточки определите толщину ведущего звена (паза) вашей цепи: .050" (1.3 мм), .058" (1.5 мм) или .063" (1.6 мм).
- Выбор диаметра напильника: Для профессиональных высокопрофильных цепей серии LP/LG используется напильник диаметром 5.5 мм. Для бытовых низкопрофильных цепей (серии VS/VB) необходим напильник диаметром 4.0 мм.
- Соблюдение углов: Точное соблюдение угла заточки (25° или 30°) и угла наклона напильника (10° или 90°) гарантирует идеальную остроту зубьев без риска их повреждения.

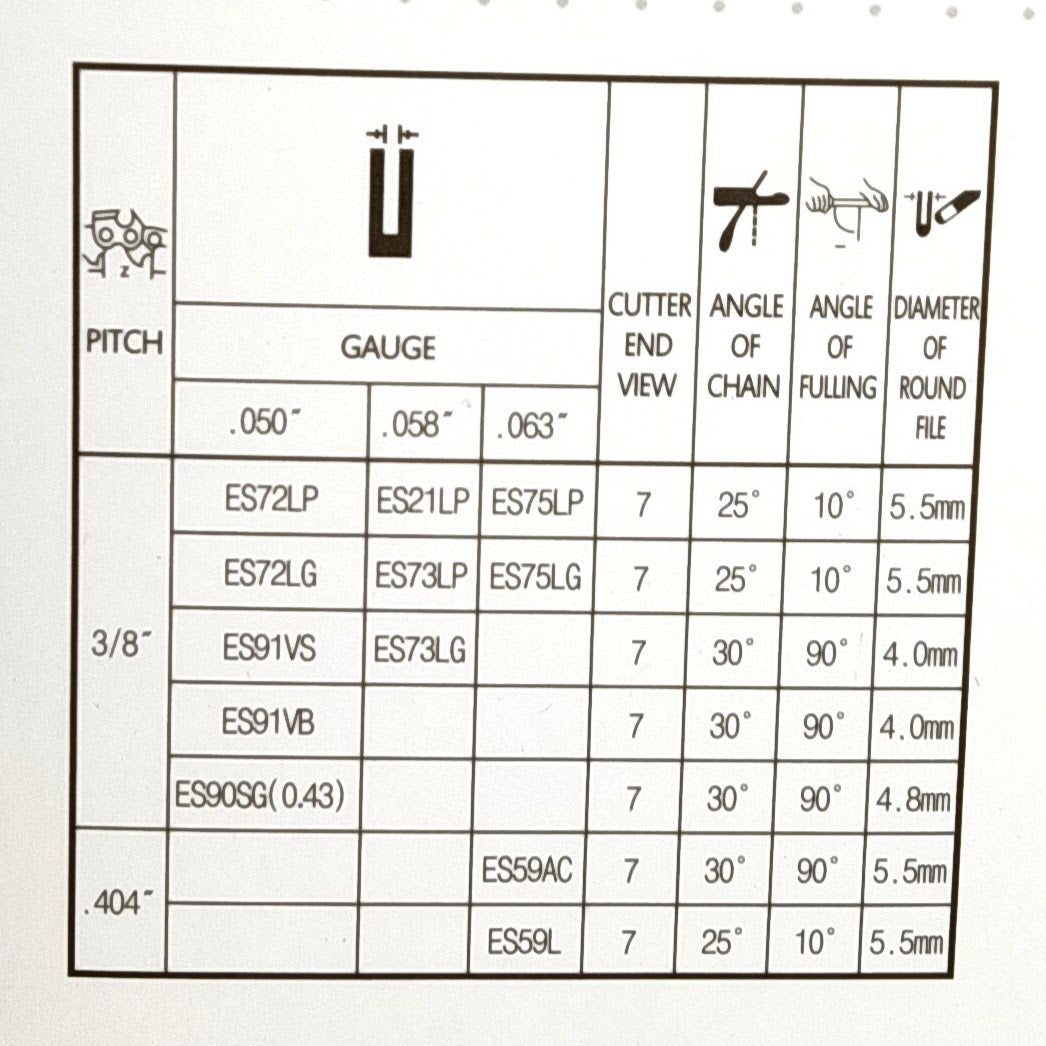

Таблица параметров заточки для цепей 3/8"
| Модель цепи | Ширина паза (Gauge) | Форма ограничителя (Cutter End View) | Угол заточки (Angle of Chain) | Угол наклона напильника (Angle of Filing) | Диаметр круглого напильника | ||
|---|---|---|---|---|---|---|---|
| .050" (1.3 мм) | .058" (1.5 мм) | .063" (1.6 мм) | |||||
| LP Серия (Проф) | ES72LP | ES21LP | ES75LP | 7 | 25° | 10° | 5.5 мм |
| LG Серия (Проф) | ES72LG | ES73LP | ES75LG | 7 | 25° | 10° | 5.5 мм |
| VS Серия | ES91VS | ES73LG | — | 7 | 30° | 90° | 4.0 мм |
| VB Серия | ES91VB | — | — | 7 | 30° | 90° | 4.0 мм |
| SG Серия (0.43) | ES90SG (0.43) | — | — | 7 | 30° | 90° | 4.8 мм |
Рекомендации по процессу заточки:
- Всегда надежно фиксируйте шину пилы в тисках перед началом работы.
- Выполняйте движение напильником только в одном направлении (от себя / изнутри наружу режущей кромки).
- Следите за тем, чтобы напильник выступал над верхней гранью зуба примерно на 1/5 (20%) своего диаметра.
- Стачивайте все зубья до одинаковой длины, ориентируясь по самому изношенному (короткому) режущему элементу.
Важно: Своевременная правка цепи снижает нагрузку на двигатель пилы, уменьшает расход топлива и существенно повышает безопасность работы оператора.
