Электроизмерительные ваттметр-клещи Д90 (СССР) в карболитовом корпусе
Профессиональные советские электроизмерительные клещи серии Д90 предназначены для бесконтактного измерения активной электрической мощности в низковольтных цепях переменного тока частотой 50 или 60 Гц без разрыва токовой цепи. Прибор выполнен в надежном эргономичном корпусе из высокопрочного карболита (бакелита) и оснащен измерительным механизмом ферродинамической системы (ваттметром).
В чем главное преимущество клещей-ваттметра Д90? (Простыми словами о cos φ)
Обычные вольтметры и амперметры при перемножении показателей дают только полную мощность. Однако при работе с электродвигателями, трансформаторами и другими индуктивными нагрузками часть энергии уходит на создание электромагнитных полей (реактивная мощность). Реальное же потребление электроэнергии и фактическую нагрузку определяет активная мощность, которая зависит от коэффициента мощности (cos φ — «косинус фи»):
Активная мощность (Вт) = Напряжение (В) × Ток (А) × cos φ
Главная особенность клещей Д90 заключается в том, что их ферродинамический измерительный механизм автоматически учитывает сдвиг фаз (cos φ). Вам не нужно делать сложные вычисления: прибор сразу показывает на шкале точную реальную (активную) мощность, которую потребляет оборудование в данный момент.
Основные преимущества и особенности:
- Бесконтактное измерение без разрыва цепи: Разъемный магнитопровод позволяет охватывать токоведущий проводник под напряжением без остановки работы оборудования и отключения линии.
- Автоматический учет cos φ: В отличие от обычных токовых клещей, Д90 измеряют именно реальные ватты/киловатты с учетом коэффициента мощности нагрузки.
- Безопасный карболитовый корпус: Диэлектрический корпус из прочного карболита обеспечивает надежную электроизоляцию и безопасность оператора при проведении измерений в сетях до 380 В.
- Удобное переключение диапазонов: На лицевой панели расположен ступенчатый переключатель диапазонов напряжения и тока для точной настройки шкалы.
- Полный комплект с хранения: Поставляется вместе со специальными измерительными проводами с зажимами типа «крокодил» и прочным транспортировочным чехлом-сумкой.
Совместимость и область применения:
- Оперативный контроль фактической потребляемой мощности электродвигателей, насосов, компрессоров, станочного оборудования и трансформаторов.
- Аудит и диагностика неравномерности нагрузок в распределительных щитах и силовых кабельных линиях.
- Оснащение измерительных лабораторий, коллекционирование винтажной измерительной техники и оформление интерьеров.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип прибора | Клещи электроизмерительные (ваттметр) |
| Модель / Серия | Д90 (Д-90) |
| Тип измерительного механизма | Ферродинамический ваттметр (с учетом cos φ) |
| Класс точности | 4.0 |
| Род тока и частота | Переменный ток (AC), 50 / 60 Гц (синусоидальный) |
| Номинальные напряжения цепи | 220 В / 380 В |
| Материал корпуса | Электроизоляционный термостойкий карболит |
| Органы настройки | Корректор нуля стрелки, галечный переключатель режимов |

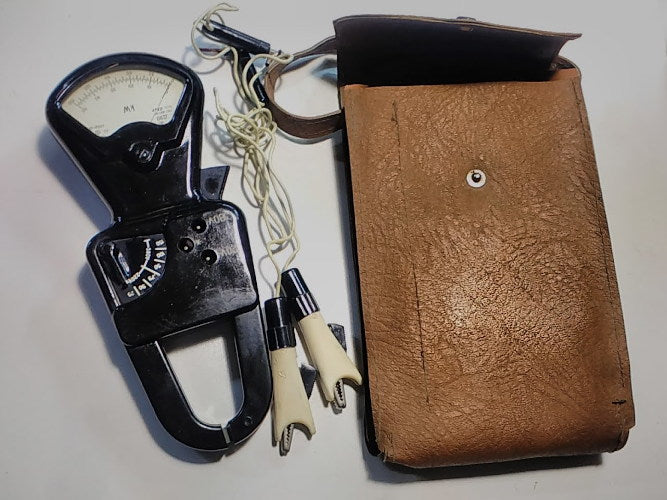

Комплектация:
- Электроизмерительные клещи Д90 — 1 шт.
- Комплект измерительных проводов с щупами-крокодилами — 1 пара.
- Защитный транспортировочный чехол-сумка с ремнем — 1 шт.
Совет мастеру: При измерении мощности клещами Д90 магнитопровод должен охватывать только ОДИН из токоведущих проводов (фазный или нулевой). Одновременно с этим потенциальные провода со щупами-крокодилами подключаются в цепь напряжения (к фазе и нулю). Перед снятием показаний обязательно убедитесь, что щеки магнитопровода плотно сомкнуты без зазоров.
