Описание

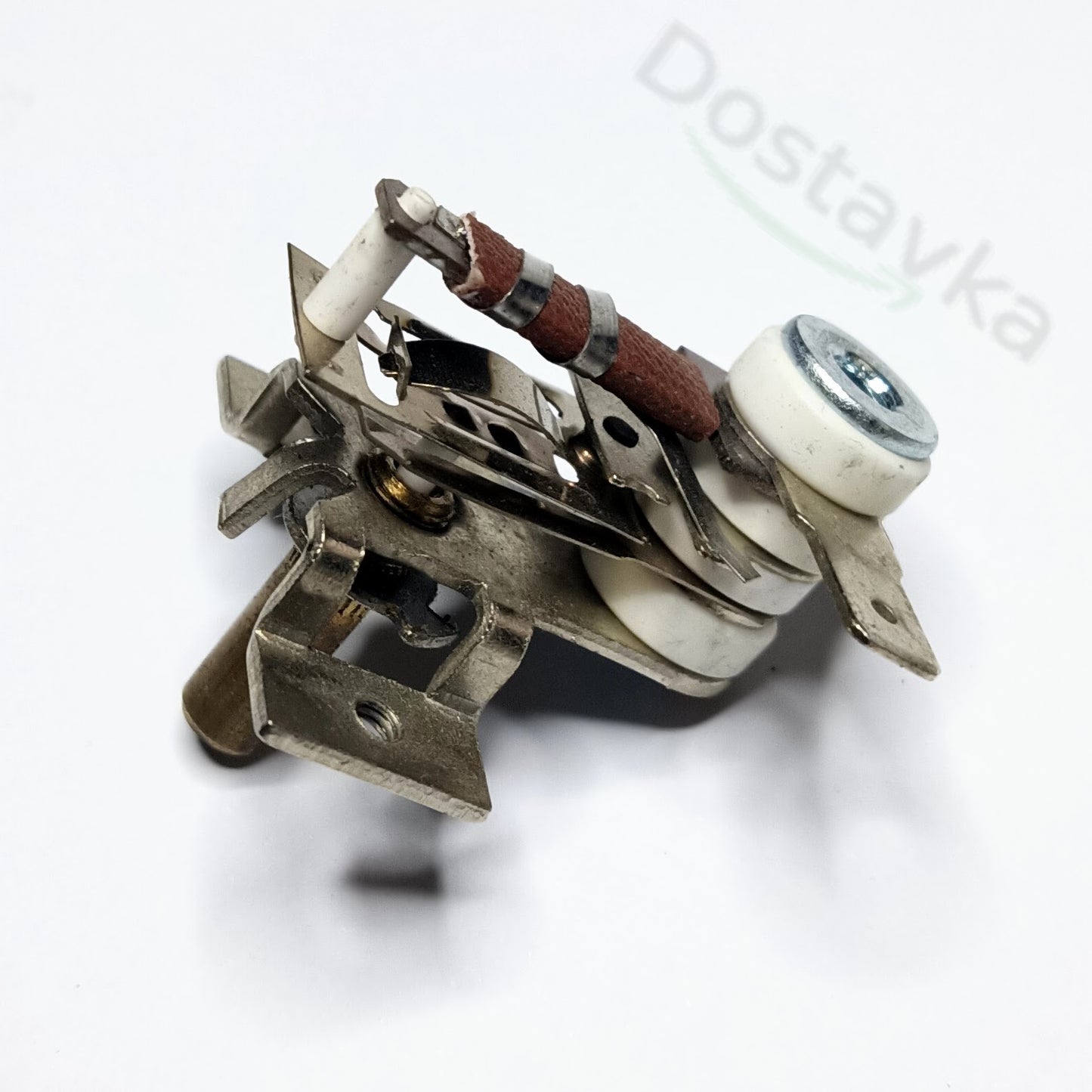

Биметаллический терморегулятор KST118/ 228 на 10A для электродуховки Clatronic, электроплиты Vimar, Skina, Ventolux VB 62 TC.
Основные параметры:
- Диапазон температур: до 250℃
- Допустимый ток нагрузки: 10А
- Интегрированное крепление
- Принцип действия: биметаллическая пластина
- Особенность: порог температуры срабатывания регулируется внутренним микровинтом для настройки к вашему оборудованию
Возможны варианты: 3 и 4-мя изоляторами (2 или 3 клеммы)
Сравнение термостатов KST118: 3 vs 4 изолятора
Основные параметры термостатов серии KST118 (10A, T250) одинаковы по максимальной силе тока и рабочей температуре, однако количество керамических кольцевых изоляторов определяет их внутреннюю контактную группу и функциональное назначение.
| Характеристика | Термостат с 3 изоляторами | Термостат с 4 изоляторами |
|---|---|---|
| Тип контактной группы | SPST (Single Pole, Single Throw) — однополюсный однонаправленный. | SPDT (Single Pole, Double Throw) — однополюсный двухнаправленный (перекидной). |
| Количество клемм (выводов) | 2 клеммы. | 3 клеммы. |
| Принцип работы | Обычное размыкание цепи при достижении заданной температуры (Вкл / Выкл). | Переключение цепи: при нагреве размыкает одну цепь и одновременно замыкает другую. |
| Назначение дополнительного изолятора | — | Четвертый диэлектрический диск изолирует дополнительную контактную пластину. |
| Типовое применение | Простое управление нагревательным элементом (ТЭНом) в электроплитах, ростерах, утюгах. | Управление ТЭНом с одновременным переключением на сигнализацию (лампу готовности) или дополнительный режим. |
Детальное описание моделей
1. Термостат с 3-мя керамическими изоляторами
Имеет стандартную конструкцию из трех изолирующих дисков, обеспечивающих развязку между корпусом и двумя контактами:
- Изолятор 1: отделяет монтируемую металлический планку/корпус от верхнего контакта.
- Изолятор 2: разделяет верхний подвижный и нижний неподвижный контакты.
- Изолятор 3: изолирует нижний контакт от заклепки и нижней прижимной пластины.
2. Термостат с 4-мя керамическими изоляторами
Конструкция дополнена четвертым керамическим диском для создания изолированной третьей группы подключения:
- Позволяет установить дополнительную клемму и перекидной контакт.
- Обеспечивает физическую развязку между нормальным замкнутым (NC) и нормально разомкнутым (NO) контактами.
Рекомендация по замене и ремонту
При подборе запчасти для плиты или бытового прибора следует руководствоваться следующим правилом:
- Термостаты не являются полностью взаимозаменяемыми без модификации схемы.
- Если на заменяемом термостате было 2 провода и 3 изолятора, устанавливайте аналогичный с 3 изоляторами.
- Если в схеме использовалось 3 провода, замена на 3-изоляторный термостат приведет к потере функционала (например, перестанет светиться индикатор готовности нагрева).
