Опис

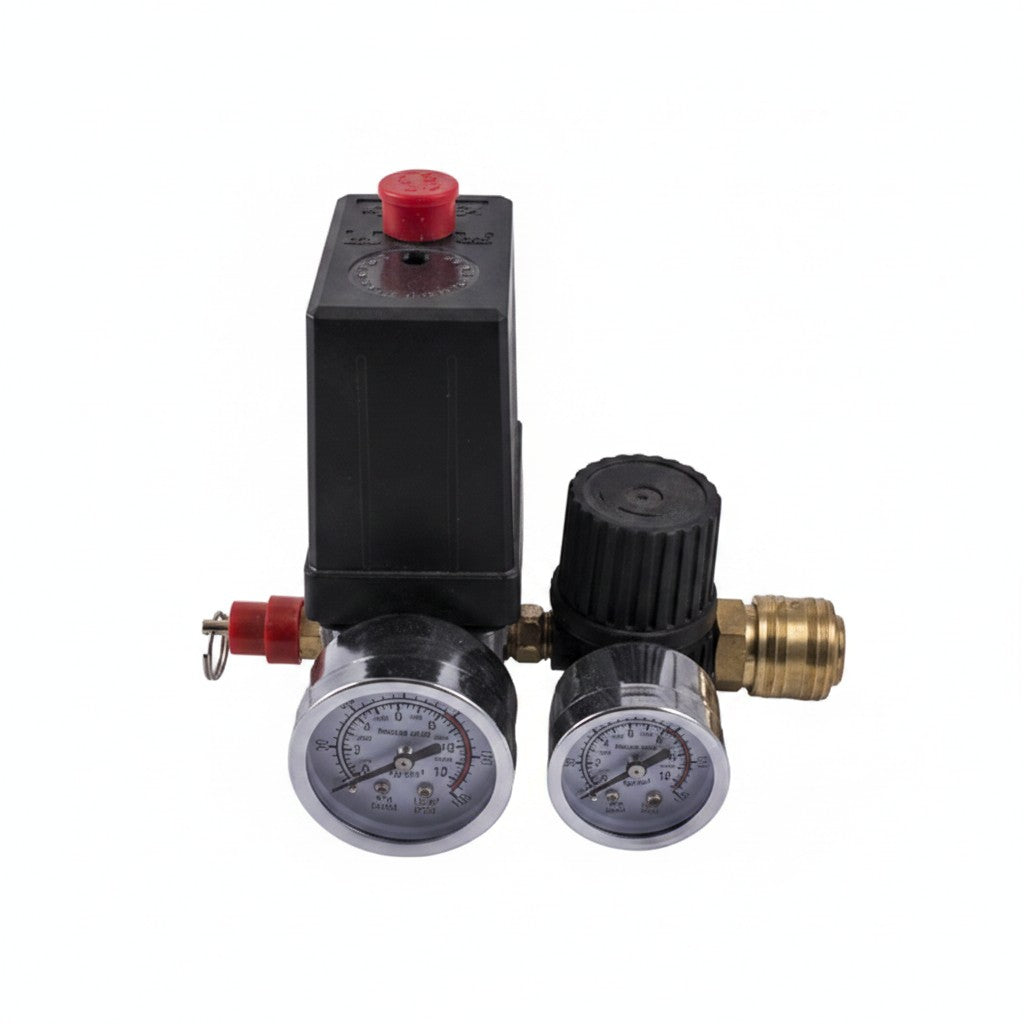

Блок автоматики PSI175 компресора Edon ED-1100-10L, Edon ED1100-50L на три виходи, у зборі з клапанами, манометрами, на швидкознімачах
Малий комплект (220V, різьба 1/4", 2 швидкознімачі, редуктор, 2 манометри)
Компактний блок автоматики (пресостат / реле тиску) у зборі з латунними швидкознімними муфтами (Quick Release) призначений для автоматичного керування однофазними поршневими компресорами (220 В). Вузол забезпечує своєчасне ввімкнення та вимкнення електродвигуна при зміні тиску в ресивері. Оснащений вбудованим редуктором для регулювання тиску, двома манометрами, запобіжним клапаном скидання та двома універсальними латунними швидкознімачами для миттєвого підключення шлангів.
Основні переваги та особливості:
- Латунні швидкознімні муфти в комплекті: Дозволяють підключати та змінювати пневмоінструмент одним рухом без використання ключів та перехідників.
- Готовий вузловий комплект: Пресостат, редуктор, 2 манометри, аварійний клапан та швидкознімачі вже зібрані в єдиний блок.
- Підключення до ресивера 1/4" (Ø 12 мм): Стандартне різьбове з'єднання для встановлення на більшість компактних побутових компресорів.
- Полегшений запуск (розвантажувальний клапан): Оснащений штуцером під розвантажувальну трубку (6 мм) для скидання тиску з головки циліндра при зупинці мотора.
- Точне регулювання: Поворотний маховик редуктора дозволяє швидко виставити потрібний робочий тиск на виході.
Сумісність та застосування:
- Компресори: Поршневі масляні та безмасляні компресори з живленням 220 В та об'ємом ресивера 24 л, 50 л.
- Бренди: Dnipro-M, Werk, Forte, Miol, Sigma, Intertool, Metabo, Hyundai, Denzel, Einhell та аналоги.
Технічні характеристики:
| Параметр | Значення / Характеристика |
|---|---|
| Тип деталі | Блок автоматики в зборі (малий пресостат зі швидкознімачами) |
| Напруга живлення / Струм | 220 V / 16 A (однофазний) |
| Підключення до ресивера | Внутрішня різьба 1/4" (Ø ~12 мм) |
| Вихідні роз'єми | 2 х Швидкознімні муфти (Euro standard / Universal, латунь) |
| Підключення розвантажувальної трубки | Під трубку Ø 6 мм (гайка з цангою) |
| Робочий тиск (заводське налаштування) | Ввімкнення: ~6 bar (0.6 МПа) / Вимкнення: ~8 bar (0.8 МПа) |
| Граничний тиск | 12 bar (175 PSI) |
| Манометри | 2 шт. (у металевому хромованому корпусі) |
Комплектація:
- Пресостат 220V з кнопкою пуску — 1 шт.
- Регулятор тиску (редуктор) — 1 шт.
- Латунні швидкознімні муфти — 2 шт.
- Стрілочні манометри — 2 шт.
- Аварійний клапан скидання тиску — 1 шт.
