Опис
Автоматический выключатель на 23 Ампера предназначен для установки в генераторы с напряжением 220 Вольт и мощностью 5 Киловатт. Данный элемент обеспечивает надежную защиту электрической цепи оборудования.
- Ширина основания: 17 миллиметров;
- Длина основания: 64 миллиметра;
- Ширина клавиши: 6 миллиметров;
- Длина клавиши: 8 миллиметров;
- Ампераж: 23 Ампера;

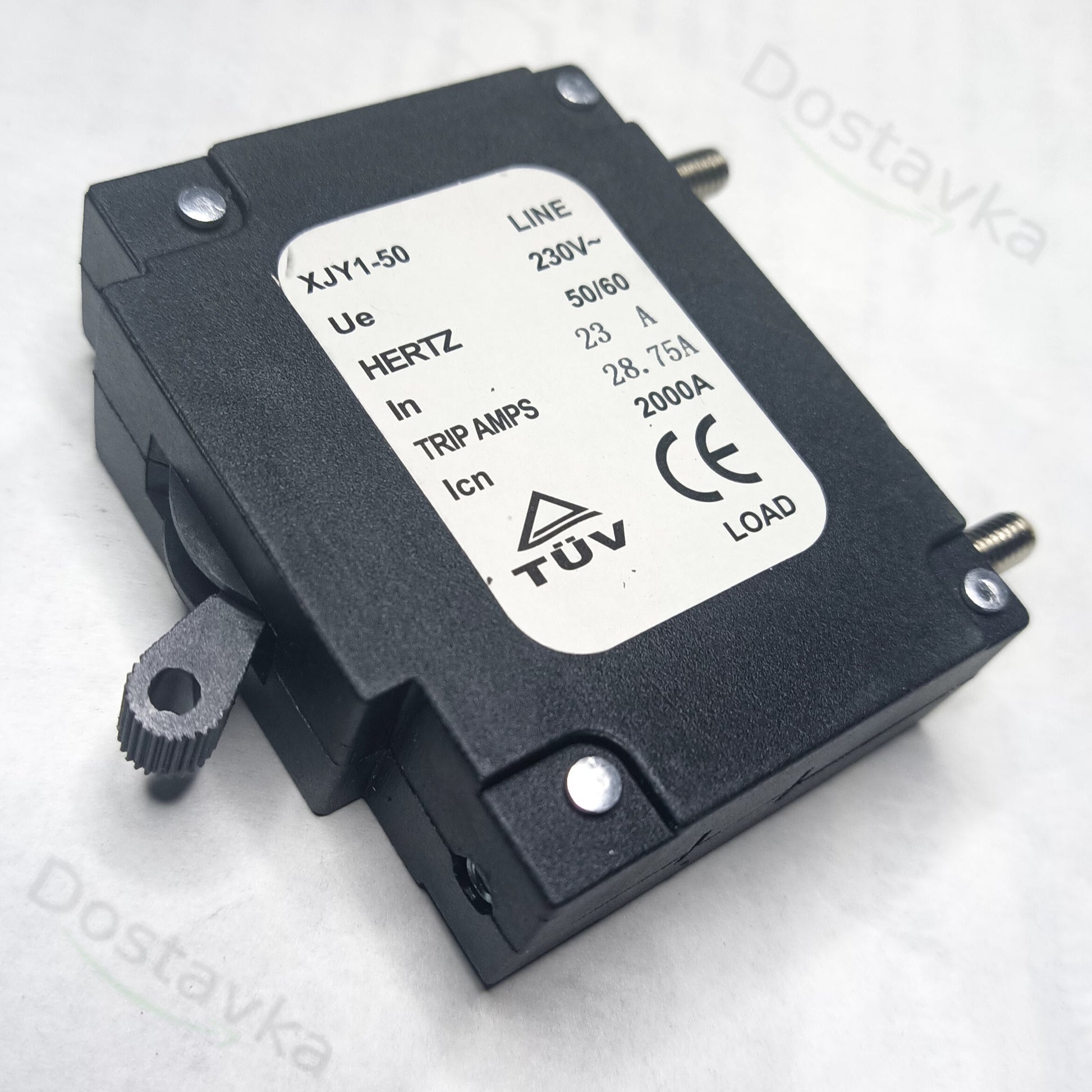

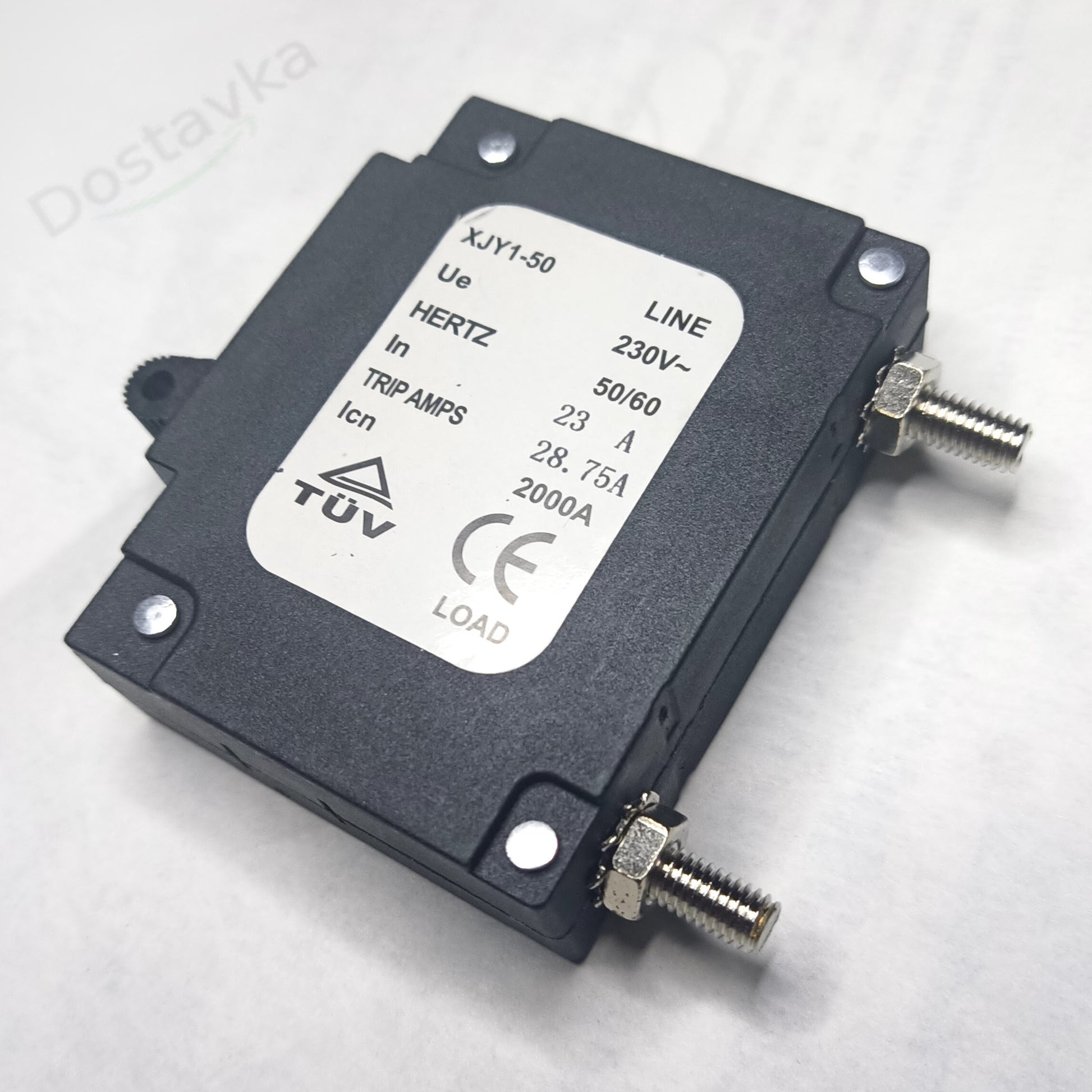

Автоматический выключатель (гидравлический предохранитель) XJY1-50 230V 23A
Однополюсный автоматический выключатель тумблерного типа серии XJY1-50 (23A) предназначен для защиты электрических цепей от перегрузок по току и коротких замыканий. В отличие от обычных тепловых предохранителей, данное устройство работает по магнитно-гидравлическому принципу размыкания, что обеспечивает точное срабатывание независимо от температуры окружающей среды. Выключатель оснащен удобным рычагом управления (тумблером) и резьбовыми терминалами под гайку для надежного подключения силовых проводов.
Основные преимущества и особенности:
- Высокая точность защиты: Магнитно-гидравлическая система обеспечивает мгновенную реакцию на скачки тока без ложных срабатываний при нагреве.
- Надежное болтовое подключение: Резьбовые клеммы-шпильки с гайками гарантируют плотный контакт и минимальное переходное сопротивление при высоких токовых нагрузках.
- Широкая область применения: Используется в генераторах, инверторах, лодочных электросистемах, ИБП (UPS), строительном оборудовании, компрессорах и промышленной автоматике.
- Сертифицированная безопасность: Прошел сертификацию TÜV Rheinland и имеет маркировку CE, подтверждающую соответствие европейским стандартам качества.
- Удобный тумблер управления: Позволяет вручную обесточить цепь или быстро восстановить питание после устранения перегрузки.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Модель / Серия | XJY1-50 |
| Тип устройства | Магнитно-гидравлический автоматический выключатель |
| Рабочее напряжение (Ue) | 230 В перем. тока (230V~) |
| Частота сети (HERTZ) | 50/60 Гц |
| Номинальный рабочий ток (In) | 23 А |
| Ток срабатывания / отключения (TRIP AMPS) | 28.75 А |
| Отключающая способность (Icn) | 2000 А (2 кА) |
| Тип подключения | Болтовое со стороны LINE (вход) и LOAD (нагрузка) |
| Сертификация | TÜV, CE |
Комплектация:
- Автоматический выключатель XJY1-50 23A — 1 шт.
- Комплект крепежных гаек с шайбами на клеммах.
Совет по монтажу: При подключении строго соблюдайте полярность выводов. Клемма с маркировкой LINE подключается к источнику питания, а клемма LOAD — к потребителю (нагрузке).
