Цифровий контролер температури EVCO EV3X21N7 для холодильного обладнання
Електронний параметричний контролер температури EVCO EV3X21N7 (серія EV3) призначений для керування температурним режимом у середньотемпературному комерційному холодильному обладнанні зі статичним охолодженням (холодильні шафи, вітрини, ларі, холодильні камери). Відмінною особливістю моделі є зменшена глибина корпусу, що полегшує монтаж в умовах обмеженого простору.
Основні функції та властивості:
- Керування охолодженням та пасивним розморожуванням: Контролює роботу компресора та здійснює розморожування шляхом зупинки компресора (за інтервалами часу).
- Силове реле компресора 16A: Вбудоване реле дозволяє безпосередньо підключати однофазні компресори малої та середньої потужності без використання проміжного контактора.
- Компактний корпус: Контролер розрахований під стандартний посадковий виріз і фіксується за допомогою пластикових кліпс-затискачів (входять до комплекту).
Схема підключення клем (згідно з маркуванням на корпусі):
- Клеми 1, 2, 3 (Аналоговий вхід): Підключення температурного датчика NTC та/або цифрового входу (згідно зі схемою: клема 1 — загальний, клема 2 — датчик СAВ/NTC, клема 3 — цифровий вхід DI).
- Клеми 6, 7 (Вхід живлення): Подача мережевої напруги L (фаза) та N (нуль) 230VAC.
- Клеми 8, 9, 10 (Вихід реле K1 - COMP): Перекидний контакт силового реле компресора (16A 250V~, максимальний струм комутації 10A).
Технічні характеристики:
| Параметр | Значення / Специфікація |
|---|---|
| Бренд / Виробник | EVCO (Італія) / Made in EU |
| Модель (Код товару) | EV3X21N7 |
| Ідентифікатор партії (ID) | 2257-2336-22 |
| Напруга живлення | 230VAC (50/60 Hz) |
| Тип вимірювального датчика | NTC (MEASURE INPUT: NTC) |
| Характеристики реле компресора (K1) | 16A 250V~ (Max 10A / COMP) |
| Температура навколишнього середовища (Ta) | 0°C ... +55°C (32°F ... 131°F) |
| Сертифікація | EAC, cURus, UKCA, CE |

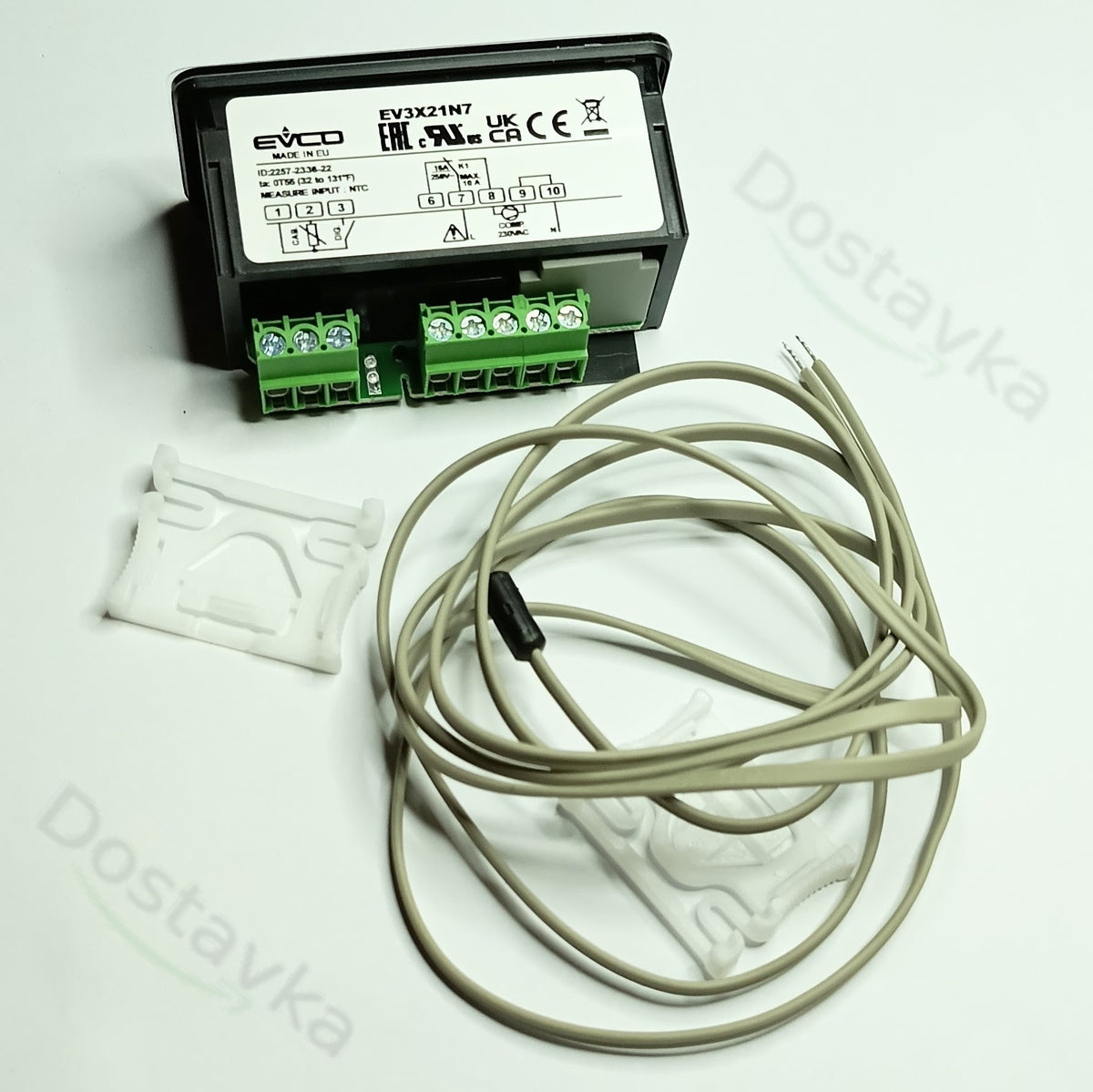

Комплектація:
- Електронний контролер EVCO EV3X21N7 — 1 шт.
- Температурний датчик NTC у краплеподібній полімерній гільзі — 1 шт.
- Пластикові бічні затискачі (кліпси) для монтажу в панель — 2 шт.
Примітка щодо неточностей та неоднозначних даних:
-
Гранично допустиме навантаження реле K1: На заводській наклейці вказано номінальне значення контактів реле
16A 250V~, проте поруч нанесено уточнювальний написMAX 10A. Для довговічної роботи приладу підключайте безпосередньо компресори зі струмом споживання не більше 10A. Для потужніших навантажень використовуйте контактор. -
Призначення клеми 3: На схемі клема 3 позначена як
DI/q(Digital Input / цифровий вхід або другий датчик залежно від конфігурації). Проте вхід датчика заводом надрукований тільки як NTC, тому застосування клеми 3 повністю залежить від програмного параметра конфігурації в меню.
