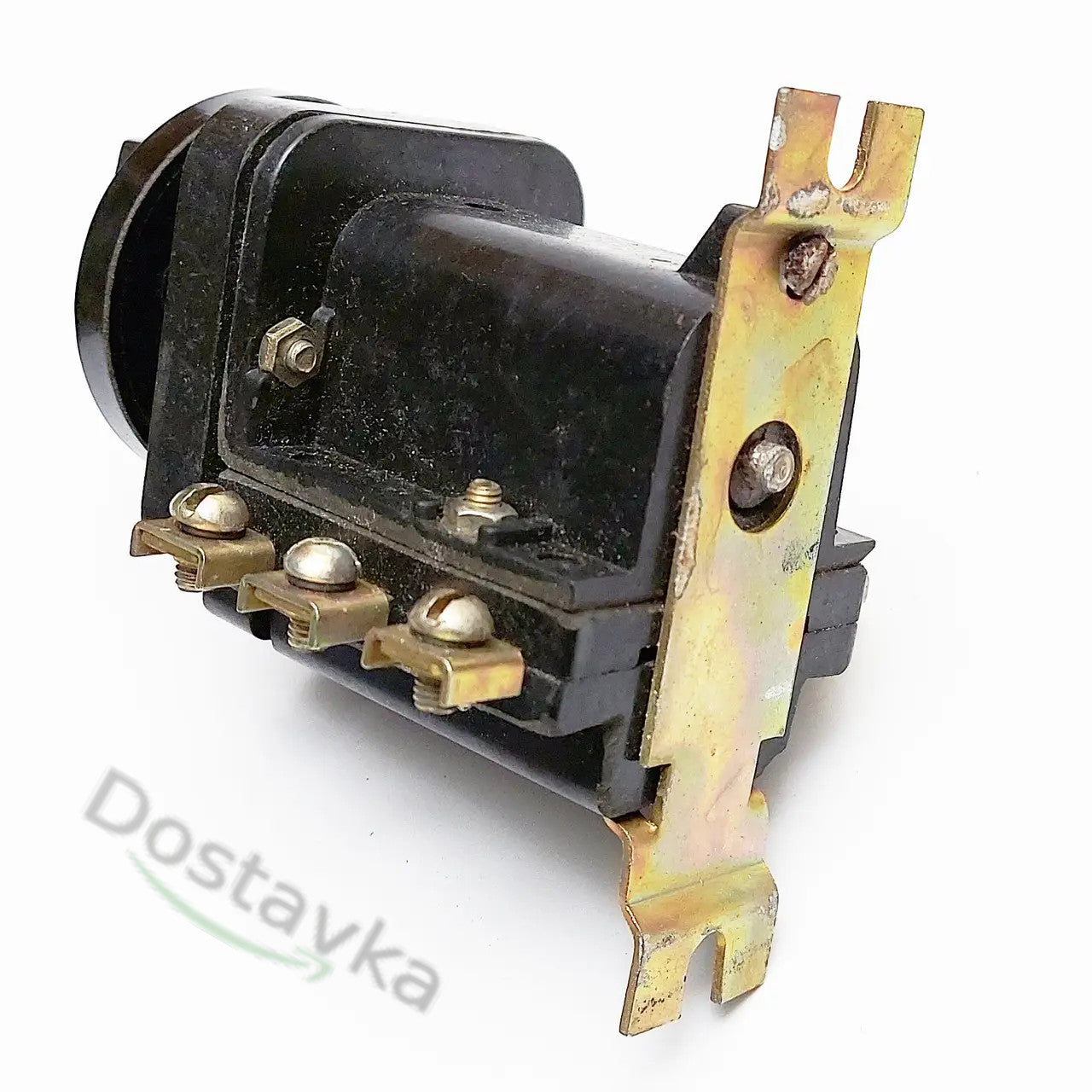

Перемикач ППКП-32А (ТПКП-32А) для промислових плит та духових шаф

Перемикач ППКП-32А (ТПКП-32А) для промислових плит та духових шаф

Термостійкий пакетний перемикач ППКП 32А ТПКП-МУХЛ4 зразка 1991 року.

температура навколишнього середовища експлуатації – не більше 120 °C;
відносна вологість – не більше 95%.
Конструкція перемикача допускає поворот ручки в обидва боки від нульового положення.
безпечна експлуатація перемикача забезпечується використанням ручки, зафіксованої за допомогою шурупа та електроізоляційного клина на осі квадратної кулачка.
Перемикач має чотири фіксовані положення, які забезпечують наступні варіанти підключення навантаження:
- нульова-навантаження вимкнена (всі контакти розімкнуті);
- першо-послідовно включені два електричні ланцюги навантаження (контакти 1-3 та 2-4 замкнуті);
- друге- включена одна електрична ланцюг навантаження (контакти 1-3 і 2-5 замкнуті);
- третя - паралельно входять два електричні ланцюги навантаження (контакти 1-3, 1-4 та 2-5 замкнуті).

Технічні характеристики:

• Тип: Перемикач пакетний
• Матеріал: фенолпласт
• Матеріал електричного контакту: срібло
• Номінальна напруга, В: 220/380/500
• Частота, Гц: 50-60
• Номінальний струм, А: трохи більше 32
• Габаритні розміри, мм: 60х80х115
• Маса, кг: трохи більше 0,31.
