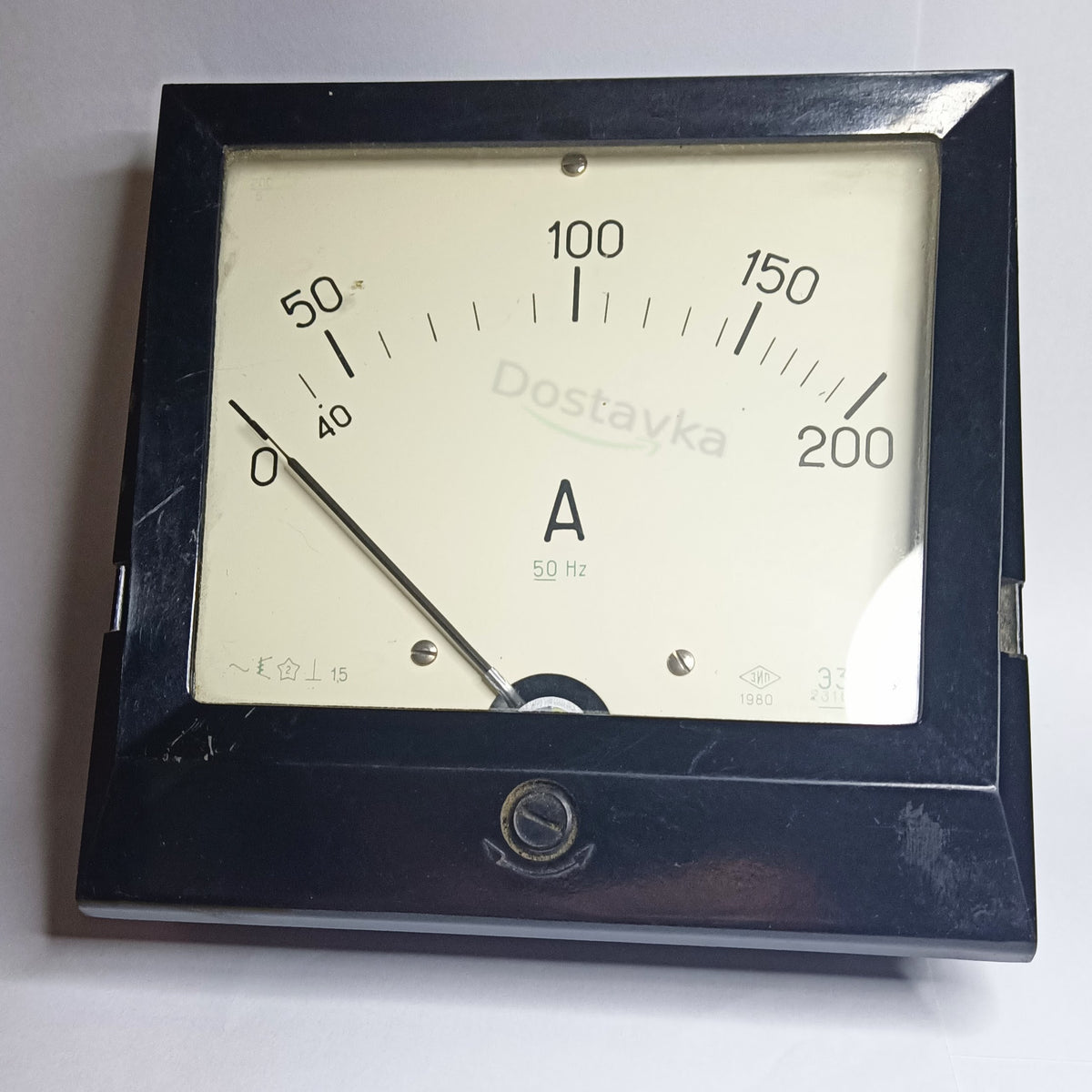

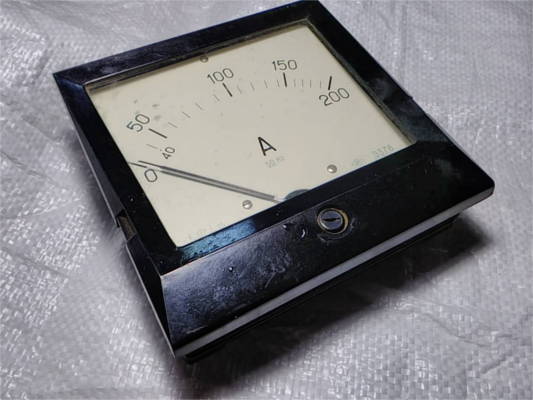

Амперметр щитовой аналоговый (стрелочный) Э378 (0–200 А / 50 Гц / 160×160 мм)
Промышленный амперметр электромагнитной системы серии Э378 предназначен для точного и непрерывного измерения действующего значения силы переменного тока частотой 50 Гц в диапазоне от 0 до 200 Ампер. Прибор выполнен в надежном ударопрочном карболитовом корпусе квадратного формата (160×160 мм) и предназначен для щитового утопленного монтажа на распределительных щитах, пультовых панелях и в шкафах автоматики промышленного оборудования.
Основные преимущества и особенности:
- Высокая надежность и виброустойчивость: Прочный корпус с пыле- и влагозащищенным исполнением (степень защиты IP50/IP54) и виброустойчивый измерительный механизм обеспечивают стабильную работу в тяжелых промышленных условиях.
- Наглядная крупноформатная шкала: Крупный циферблат с размером лицевой панели 160×160 мм и контрастной оцифровкой позволяет оператору комфортно считывать показатели тока с большого расстояния.
- Класс точности 1.5: Гарантирует минимальную погрешность измерений (не более ±1.5% от верхнего предела шкалы).
- Механический корректор нуля: На лицевой панели расположен регулировочный шлицевой винт для точной установки стрелки в нулевое положение перед началом эксплуатации[cite: 19].
- Широкий температурный диапазон: Уверенно работает при температуре окружающей среды от -40 °C до +50 °C и относительной влажности до 95%.
Совместимость и область применения:
- Промышленные распределительные щиты, вводно-распределительные устройства (ВРУ, ГРЩ, ЩО-70).
- Силовые шкафы управления асинхронными электродвигателями, насосными станциями и компрессорами.
- Трансформаторные подстанции (КТП), испытательные лабораторные стенды и генераторные установки.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип прибора | Аналоговый (стрелочный) щитовой амперметр |
| Модель / Серия | Э378 |
| Тип измерительной системы | Электромагнитная |
| Род измеряемого тока | Переменный ток (AC), частота 50 Гц |
| Диапазон измерений тока | 0 – 200 А |
| Класс точности | 1.5 |
| Габаритные размеры лицевой панели | 160 × 160 мм |
| Глубина прибора | 125 мм (55 мм по корпусу) |
| Рабочее положение | Вертикальное |
| Температура эксплуатации | от -40 °C до +50 °C |
| Материал корпуса | Ударопрочный термостойкий карболит |
Комплектация:
- Амперметр щитовой Э378 (0–200 А) — 1 шт.

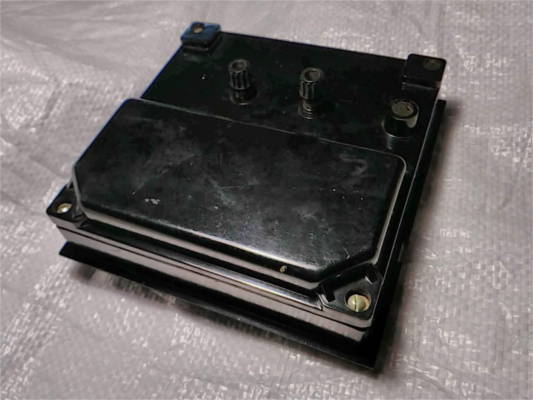

Совет мастеру: Прибор предназначен для вертикальной установки на панель щита. Перед подачей нагрузки отрегулируйте стрелку строго на нулевую отметку шкалы с помощью корректора Амперметры на 200 А подключаются в силовую цепь через измерительный трансформатор тока (например, 200/5 А) либо напрямую (в зависимости от внутреннего исполнения прибора). При монтаже клемм на задней панели тщательно подтягивайте гайки во избежание перегрева контактов
