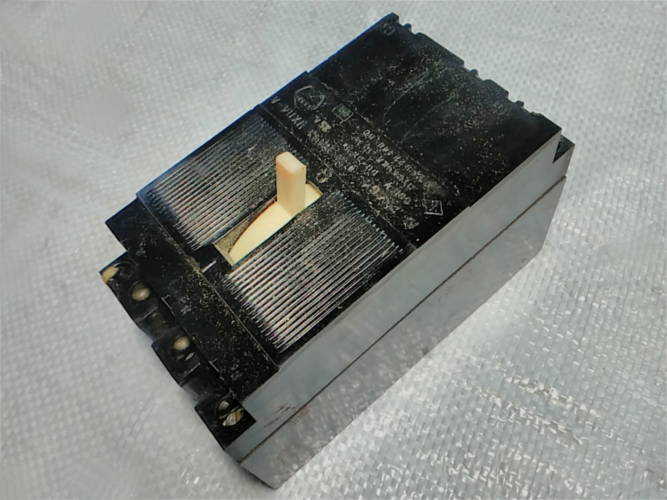

Автоматический выключатель трехполюсный АЕ 2046М-100-00У3 (25A, УХЛ4)
Промышленный трехполюсный автоматический выключатель серии АЕ 2046М (исполнение 100-00У3) на номинальный ток 25 А предназначен для проведения тока в нормальном режиме, а также для автоматического отключения электрических цепей при коротких замыканиях, перегрузках и недопустимых снижениях напряжения. Изготовлен в прочном карболитовом корпусе и широко используется в распределительных щитах, вводно-распределительных устройствах (ВРУ) и для защиты асинхронных электродвигателей.
Основные преимущества и особенности:
- Комбинированная защита: Оснащен тепловым расцепителем для защиты от длительных перегрузок по току и электромагнитным расцепителем для мгновенного отключения при токах короткого замыкания (КЗ).
- Прочный карболитовый корпус: Термостойкий корпус из дугостойкого пластика гарантирует безопасное гашение электрической дуги и устойчивость к нагреву.
- Высокая надежность контактной группы: Рассчитан на интенсивную эксплуатацию в промышленных условиях и редкие нечастые оперативные коммутации (до 30 включений/выключений в сутки).
- Широкое применение: Подходит для защиты трехфазных силовых кабельных линий, электроустановок, станков и асинхронных электродвигателей небольшой и средней мощности.
Совместимость и область применения:
- Промышленные распределительные щиты (ЩО-70, ВРУ, ГРЩ).
- Защита и оперативные коммутации асинхронных трехфазных электродвигателей мощностью до 11 кВт (при 380 В).
- Силовые цепи технологического оборудования, станков, насосных и вентиляционных установок.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип прибора | Автоматический выключатель силового типа |
| Серия / Модель | АЕ 2046М-100-00У3 (АЕ 2046М) |
| Количество полюсов | 3 полюса (3P, трехфазный) |
| Номинальный ток (In) | 25 А |
| Номинальное рабочее напряжение | 380 / 660 В (переменный ток 50/60 Гц) |
| Типы расцепителей | Тепловой (от перегрузки) + Электромагнитный (от короткого замыкания) |
| Климатическое исполнение и категория размещения | УХЛ4 / У3 |
| Способ монтажа | Монтажная панель (винтовое крепление) |
| Материал корпуса | Термостойкий дугостойкий карболит |
Комплектация:
- Автоматический выключатель АЕ 2046М 25А — 1 шт.
Совет мастеру: Перед проведением монтажа и подключением питающих кабелей убедитесь в отсутствии напряжения на линии. При зажиме кабельных наконечников на силовых клеммах автомата подтягивайте винты с достаточным усилием, а через 1–2 месяца эксплуатации повторно протяните контактные соединения для предотвращения перегрева клемм из-за ослабления зажима.
