Клапан АПОК-1 отсекатель автоматики газового котла

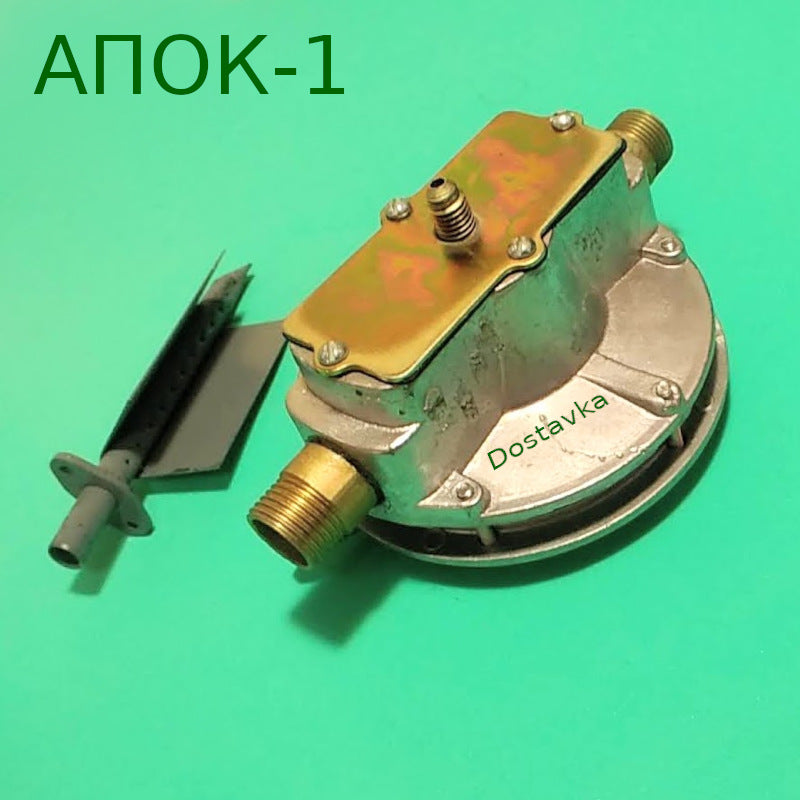

Вакуумный клапан-отсекатель автоматики газового котла АПОК-1 с запальником (штуцеры 20 мм)

Мембранный вакуумный клапан-отсекатель в комплекте с факельной пилотной горелкой (запальником) является основным защитно-исполнительным узлом энергонезависимой газовой автоматики безопасности типа АПОК-1. Устройство предназначено для механического перекрытия подачи магистрального газа на основные щелевые горелки отопительного котла при возникновении аварийных ситуаций: затухании фитиля запальника, прекращении тяги в дымоходе или закипании теплоносителя. Механизм срабатывает автоматически за счет падения разрежения или деформации биметаллического элемента, воздействующего на чувствительную мембрану клапана.

Основные преимущества и особенности:

• Мгновенное аварийное перекрытие: Обеспечивает герметичное перекрытие газового канала к основным горелочным насадкам без использования электроэнергии (полная энергонезависимость).
• Комплектация со штатным запальником: Поставляется вместе со стальной пилотной трубкой-горелкой (фитилем), снабженной посадочным фланцем и боковыми экранами для устойчивого горения и правильного подогрева биметаллической пластины датчика пламени.
• Надежный литой корпус: Массивная алюминиевая камера с болтовым соединением по периметру гарантирует жесткость конструкции и исключает микроутечки газа через стыки мембраны.
• Латунные резьбовые штуцеры (20 мм): Входные и выходные резьбовые переходники выполнены с метрической резьбой М20×1.5 под штатные накидные гайки газового коллектора АПОК-1.
• Рычаг ручного взвода: Внешняя металлическая кулиса обеспечивает легкий первоначальный запуск автоматики и фиксацию штока при розжиге запальника.

Совместимость и область применения:

Предназначен для модернизации и ремонта газогорелочных устройств (ГГУ) с блоком управления АПОК-1, устанавливаемых в напольные отопительные котлы:

• Отечественные чугунные и стальные котлы: КЧМ (КЧМ-1, КЧМ-2, КЧМ-3), КС-ТГ, КСТ-16, КСТ-20, КСГ-10, КСГ-16, «Пламя», «Дон-16», «Очаг» и аналогичные котлы с тепловой мощностью от 12 до 30 кВт.
• Отопительно-варочные печи и титаны: Печные горелки и емкостные водонагреватели, переоборудованные под природный сетевой газ с автоматикой АПОК-1.

Технические характеристики:

Комплектация:

1. Вакуумный клапан-отсекатель АПОК-1 в сборе с рычагом взвода — 1 шт.
2. Стальная трубка пилотной горелки (запальник с экранами) — 1 шт.

Совет мастеру: При замене отсекателя обязательно используйте новые паронитовые или маслобензостойкие резиновые прокладки под накидные гайки штуцеров 20 мм (применение сантехнической сантехнити или ленты ФУМ на конусных сочленениях газопровода запрещено). Особое внимание уделите правильному положению запальника относительно биметаллической пластины: пламя пилотной горелки должно стабильно охватывать датчик пламени, не коптить и не отрываться от отверстий трубки. После завершения монтажных работ перед розжигом котла обязательно проверьте герметичность всех резьбовых и фланцевых соединений мыльной эмульсией или специализированным течеискателем при открытом газовом кране.
