Описание

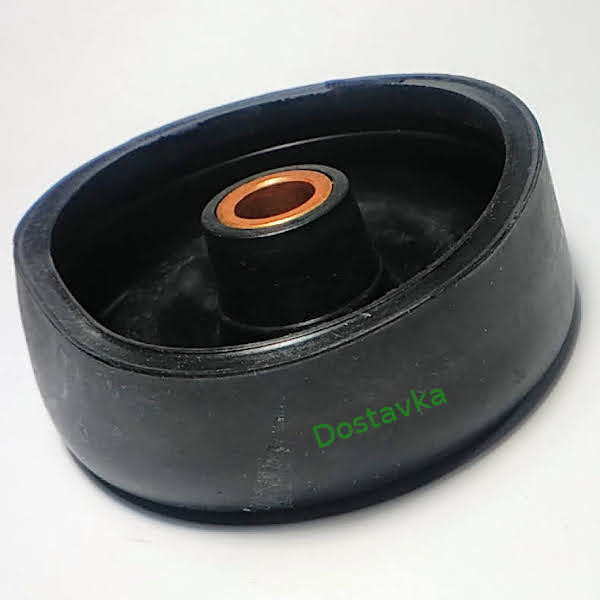

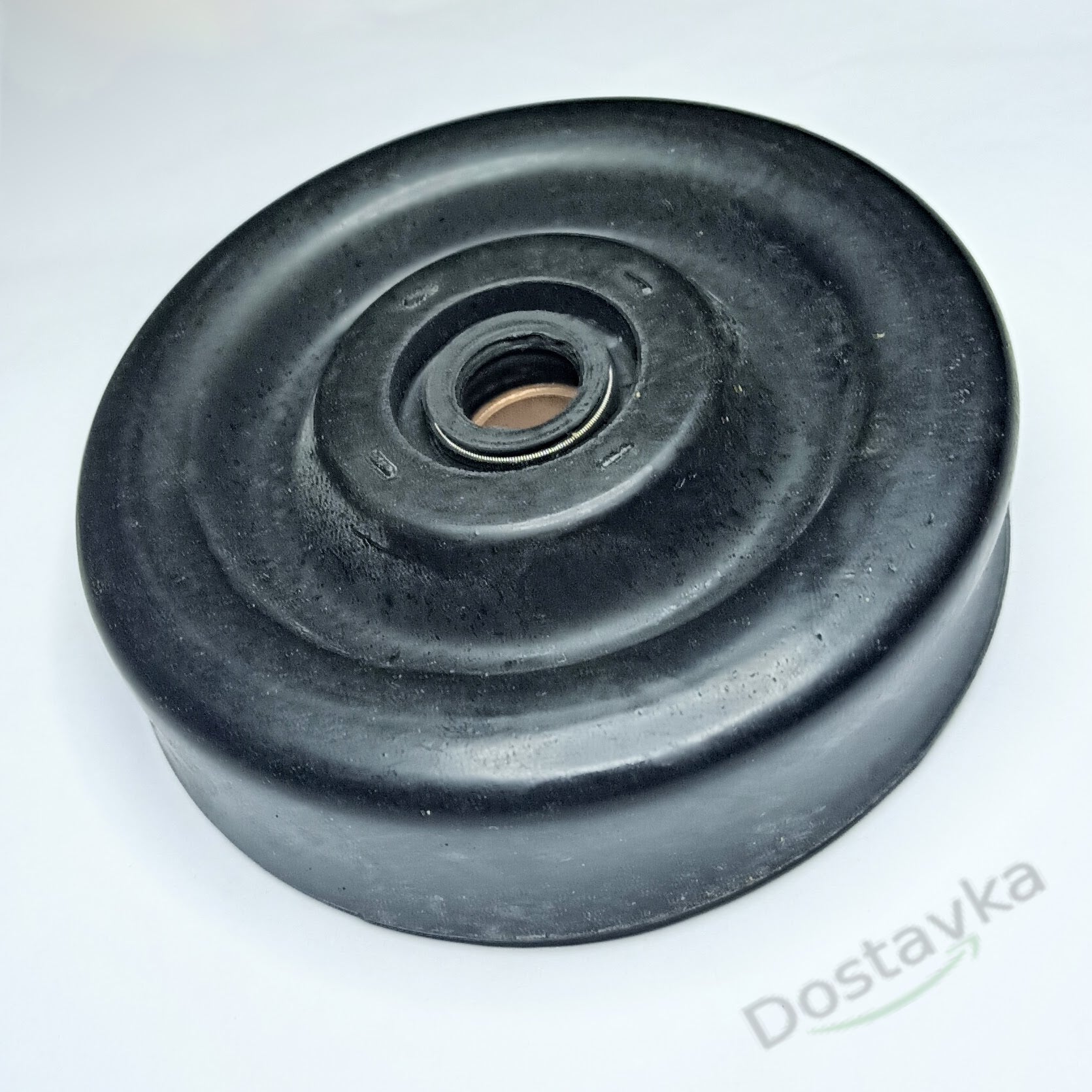

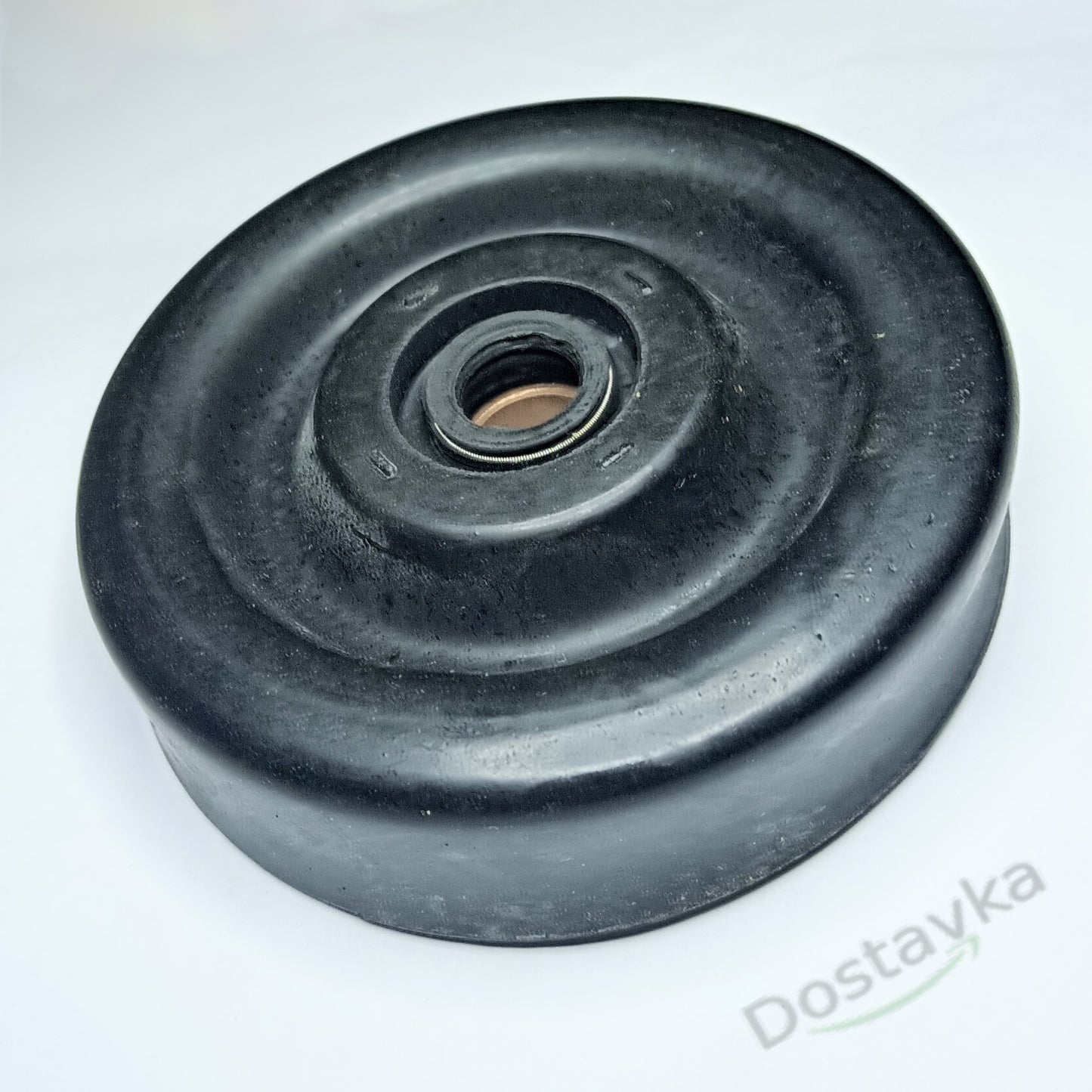

Диафрагма центрифуги (манжета бака отжима) для стиральной машины полуавтомат (Ø 95х14 мм, h=29 мм)
Резиновая диафрагма (сальник-манжета) центрифуги с встроенной медно-бронзовой втулкой предназначена для установки на дно бака отжима в двухбаковых стиральных машинах полуавтоматического типа. Выполняет роль гибкого уплотнителя: защищает двигатель центрифуги от попадания воды из бака и одновременно амортизирует биения и вибрации вала приводной корзины при высоких оборотах отжима.
Принцип работы и конструкция:
Вал корзины центрифуги проходит сквозь внутреннюю медно-бронзовую втулку диафрагмы. При вращении вала на высокой скорости (до 1300 об/мин) эластичная резиновая гофра компенсирует дисбаланс и колебания белья в центрифуге, удерживая герметичность узла. Встроенный сальник с бронзово-графитовой втулкой предотвращает протечку воды прямо на нижнюю часть стиральной машины и электродвигатель отжима.
Основные преимущества и особенности:
- Встроенная бронзовая/медная втулка: Обеспечивает минимальное трение о стальной вал корзины и имеет повышенную износостойкость при длительном вращении.
- Надежная гидроизоляция: Изготовлена из масло- и водостойкой резины, устойчивой к стиральным порошкам и горячей воде.
- Эластичность и амортизация: Мягкая гофрированная форма гасит сильные вибрации центрифуги при невольной диспропорции белья.
- Универсальное резьбовое/прижимное крепление: Легко монтируется в стандартное посадочное отверстие бака отжима.
Совместимость с брендами и моделями:
Диафрагма с диаметром посадки вала 14 мм является универсальной и используется в большинстве стиральных машин полуавтомат типа двухбаковых СМП (с отдельным баком для стирки и отжима):
- Бренды: Saturn (Сатурн), Daewoo, Digital, Liberton, NORD, Supra, Delfa, Rainford, Vimar, Hilton, Orion, Alpina, кристал, Элита и другие аналоги китайского и отечественного производства.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип детали | Диафрагма (манжета / сальник) бака отжима центрифуги |
| Внешний диаметр резиновой юбки (D) | 95 мм |
| Внутренний диаметр под вал (d) | 14 мм |
| Высота диафрагмы (H) | 29 мм |
| Материал корпуса / втулки | Износостойкая резина (NBR) / Медно-бронзовый сплав |
| Тип крепления | Зажимное кольцо или резьбовая гайка (в зависимости от модели) |
Комплектация:
- Диафрагма центрифуги с бронзовой втулкой — 1 шт.
Совет мастеру: При замене изношенной диафрагмы всегда тщательно очищайте вал корзины от ржавчины и налета. Нанесите небольшое количество водостойкой силиконовой смазки на внутреннюю часть бронзовой втулки — это предотвратит скрип при первых запусках и продлит срок службы сальника.
