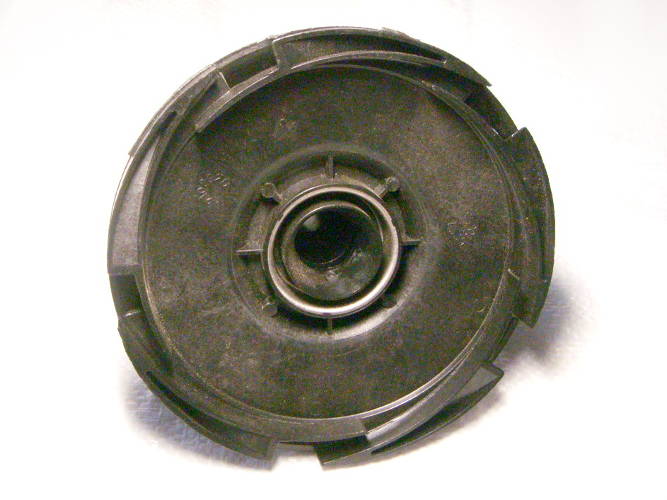

Оригинальный диффузор к насосу Pedrollo JSWm 2CX/ 2AX (колесо 135 мм с всосом 43 мм)

Оригинальный диффузор с трубкой Вентури для насоса Pedrollo JSWm 2CX / 2AX (под колесо 135 мм)

Оригинальный диффузор в сборе с соплом и трубкой Вентури — это центральный гидравлический узел самовсасывающих насосов и насосных станций Pedrollo серии JSW 2. Деталь выполняет функцию преобразования кинетической энергии вращающегося потока воды от рабочего колеса в статическое давление, а также обеспечивает эффект эжекции для стабильного самовсасывания с глубины до 9 метров и удаления воздушных пробок из системы.

Основные преимущества и особенности:

• Оригинал Pedrollo OEM: Изготовлен на заводе в Италии в строгом соответствии с гидродинамическими допусками производителя, что гарантирует заводские параметры напора и производительности.
• Высокотехнологичный полимер Noryl (PPO): Материал устойчив к гидроабразивному износу от мелких песчинок, кавитационным нагрузкам, температурным перепадам и коррозии.
• Монолитный гидроузел: Оптимизированный внутренний профиль каналов диффузора и геометрия сопла Вентури обеспечивают максимальный КПД насосной части без завихрений и паразитных гидропотерь.
• Посадка под крыльчатку увеличенного диаметра: Рассчитан под стандартное рабочее колесо диаметром 135 мм с широкой горловиной всасывания 43 мм.

Совместимость и область применения:

Применяется в поверхностных центробежных самовсасывающих насосах и станциях водоснабжения Pedrollo поколения JSW 2:

• Однофазные модели (220 В): Pedrollo JSWm 2AX, Pedrollo JSWm 2BX, Pedrollo JSWm 2CX.
• Трехфазные модели (380 В): Pedrollo JSW 2AX, Pedrollo JSW 2BX, Pedrollo JSW 2CX.
• Насосные станции: Hydrofresh на базе насосов JSWm 2-й серии.
• Аналоги других брендов: Самовсасывающие насосы других марок при полном совпадении геометрических параметров посадки (D=164 мм, H=133 мм, патрубок сопла 30 мм, диаметр камеры колеса под 135 мм).

Технические характеристики:

Комплектация:

1. Диффузор с трубкой Вентури Pedrollo JSWm 2CX/2AX — 1 шт.

Совет мастеру: Перед заказом обязательно измерьте диаметр своего старого рабочего колеса (должен быть 135 мм) и диаметр его всасывающей шейки (43 мм), так как в сериях JSW 1 и JSW 2 используются диффузоры разных типоразмеров. При установке нового диффузора проверьте состояние резинового кольца-уплотнителя на патрубке трубки Вентури (30 мм): повреждение или перекос этого кольца приведет к сбросу давления из напорной камеры обратно во всасывающую, из-за чего насос потеряет способность поднимать воду. Перед первым пуском насоса обязательно заполните гидравлический корпус водой через заливную пробку до полного вытеснения воздуха.
