Описание

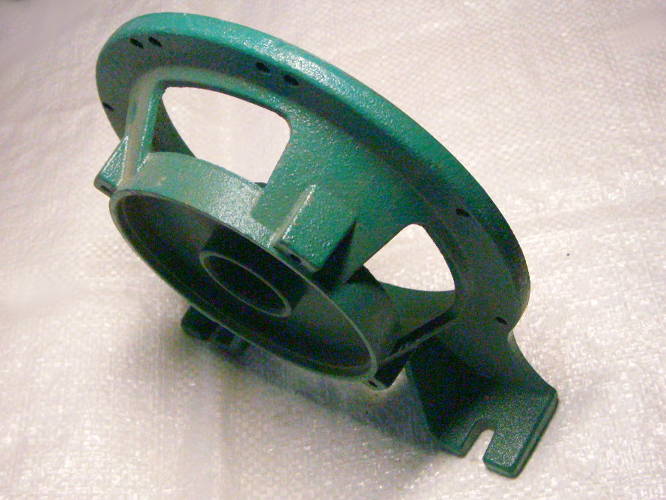

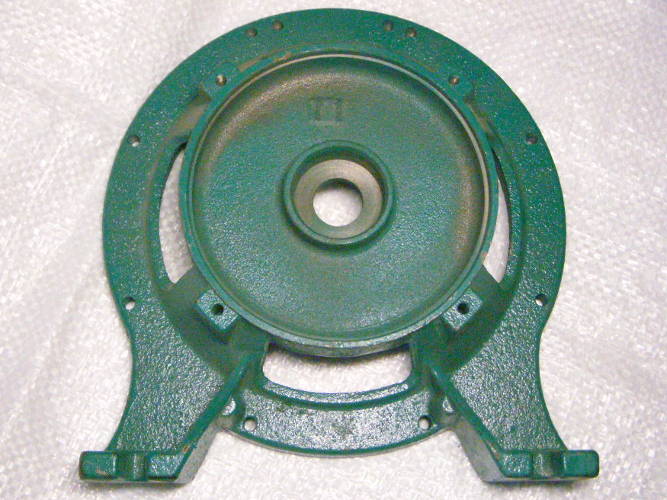

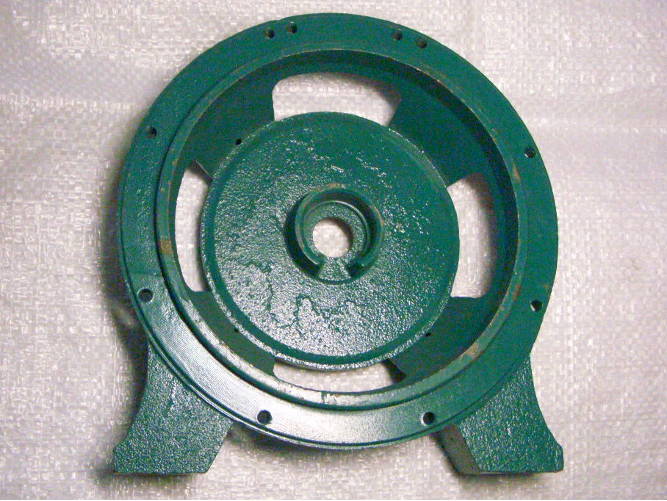

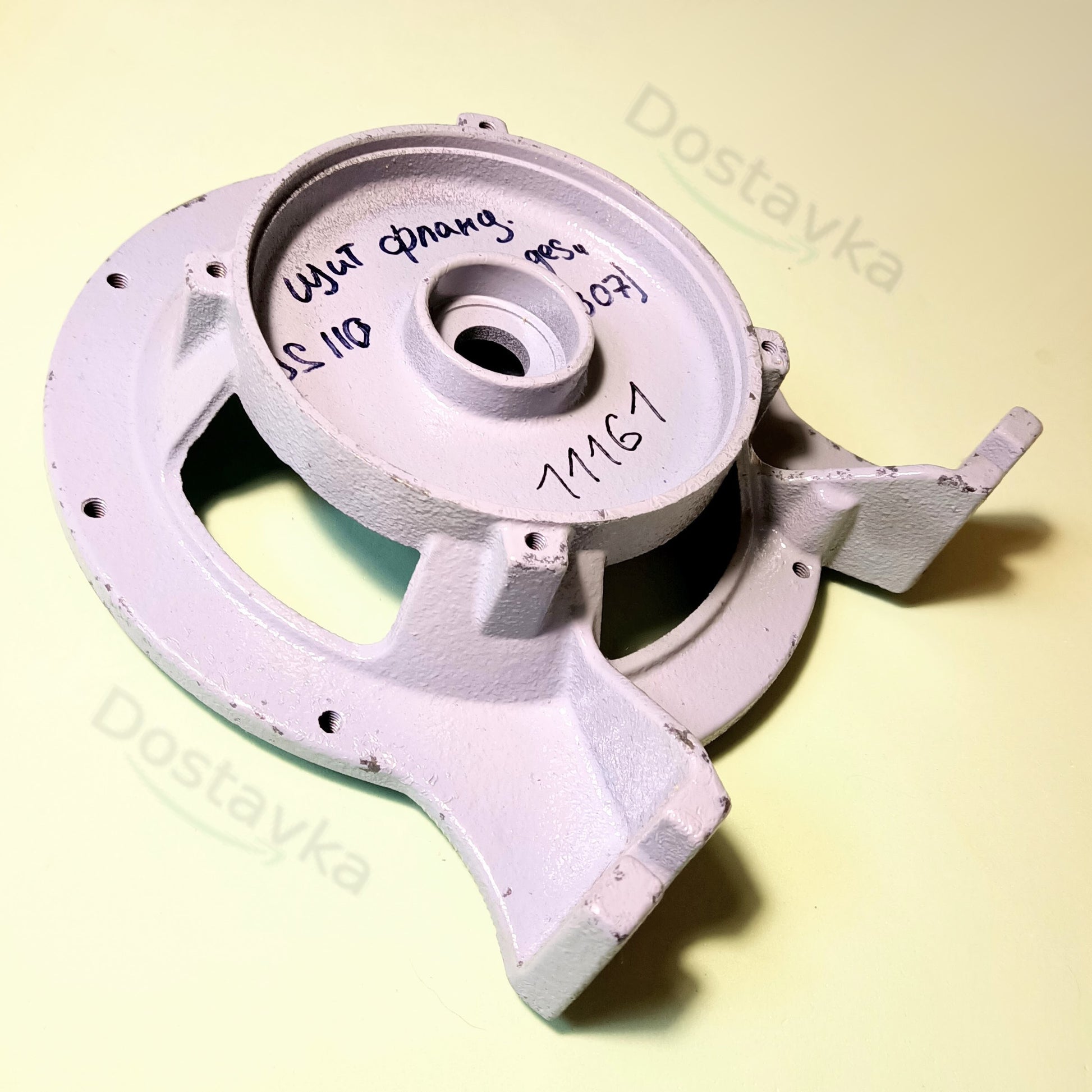

Щит фланцевий, Центральная полукруглая чугунная опора насосной станции Euroaqua JV1000, JS110 Rudes (B07) (нержавеющая чугунная) с ногами,
между винтами к двигателю по диагонали 126 мм, между соседними 86 мм.

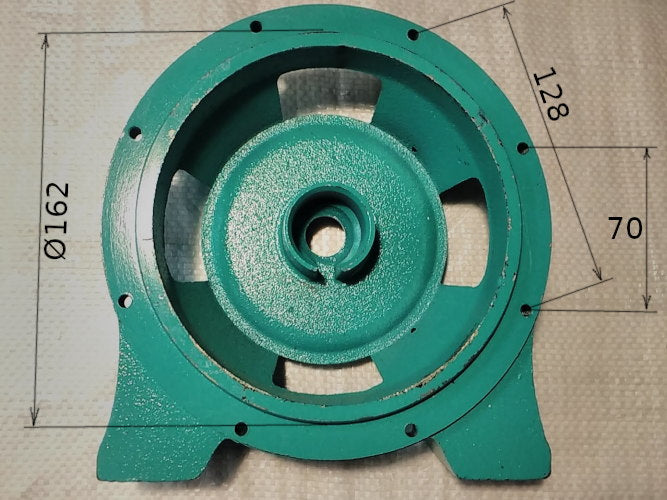

Диаметр соединительного выступа к насосной части 162 мм.

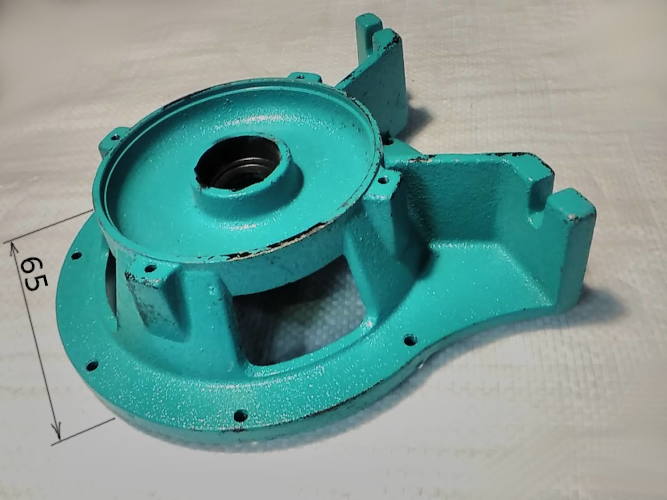

Основные размеры смотрите на чертежах
Установочные размеры:
- Между крепежными отверстиями по диагонгали к насосной камере 182 мм
- Между крепежными отверстиями по диагонгали к двигателю 127 мм
- Между соседними крепежными отверстиями к двигателю 90 мм

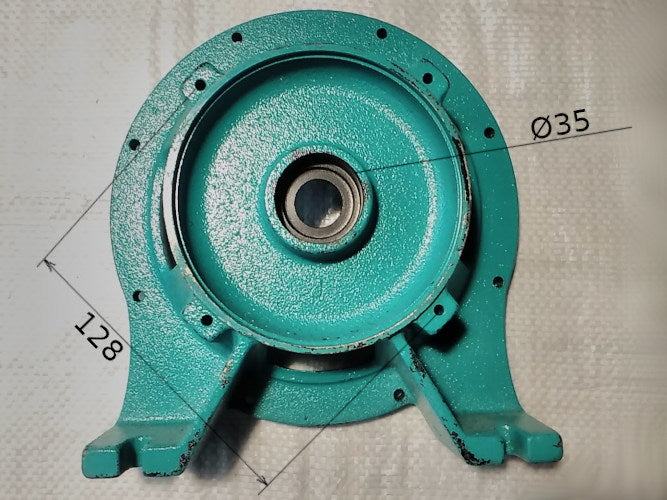

- Место посадки подшипника 35 мм
