Описание

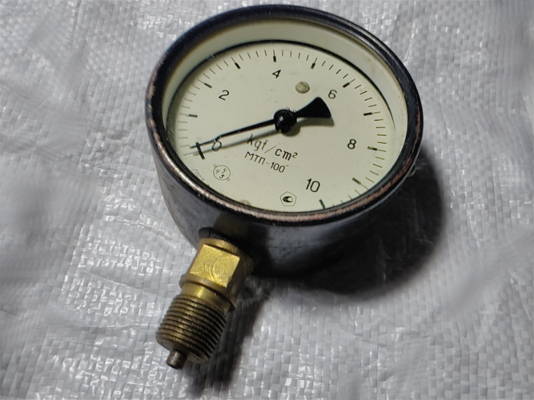

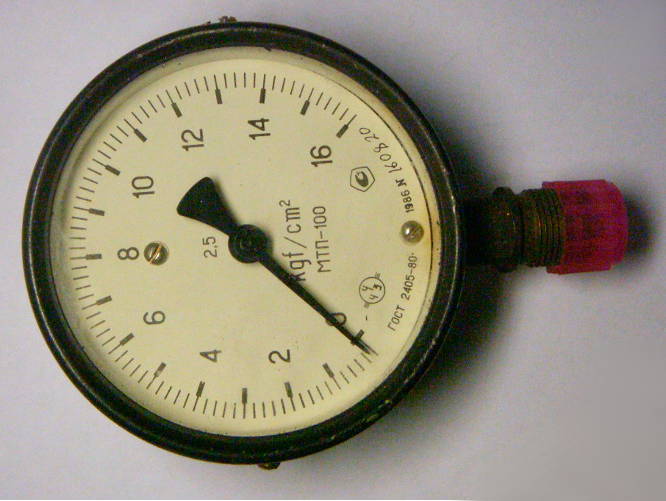

Манометр показывающий технический МТП-100 (ГОСТ 2405-80, ∅100 мм)
Технический показывающий манометр серии МТП-100 предназначен для непрерывного измерения избыточного давления жидких и газообразных сред, неагрессивных по отношению к медным сплавам (вода, пар, сухой воздух, природный газ, технические масла, азот и др.). Изготовлен по ГОСТ 2405-80, имеет прочный стальной корпус диаметром 100 мм и латунный радиальный штуцер со стандартной резьбой М20х1.5.
Основные преимущества и особенности:
- Проверенная временем надежность: Классический трубчатый механизм (пружина Бурдона) из латуни/бронзы обеспечивает стабильность показаний и устойчивость к суровым условиям эксплуатации.
- Универсальный штуцер М20х1,5: Стандартная присоединительная резьба позволяет устанавливать манометр в большинство промышленных трехходовых кранов, бобышек и подводов.
- Широкий температурный диапазон: Надежно работает в условиях от -50 °C до +60 °C, что допускает использование на открытом воздухе и в неотапливаемых помещениях.
- Наглядная циферблатная шкала: Крупный циферблат диаметром 100 мм с четкой оцифровкой позволяет легко считывать показания давления с расстояния в несколько метров.
Совместимость и область применения:
- Промышленные и бытовые системы отопления, котельные установки, тепловые пункты (ИТП/ЦТП).
- Водопроводные сети, насосные станции, гидравлические и пневматические установки.
- Компрессорное оборудование, газопроводы и баллонные редукторы неагрессивных газов.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип прибора | Манометр показывающий технический (деформационный) |
| Маркировка / Серия | МТП-100 (МТП100) |
| Стандарт изготовления | ГОСТ 2405-80 |
| Диаметр корпуса | 100 мм |
| Диапазоны измерений (в зависимости от исполнения) | 0…400 кПа; 0…600 кПа; 0…1.0 МПа (10 кгс/см²); 0…1.6 МПа (16 кгс/см²); 0…2.5 МПа (25 кгс/см²) |
| Класс точности | 2.5 |
| Расположение штуцера | Радиальное (снизу) |
| Присоединительная резьба | М20х1.5 (метрическая) |
| Исполнение корпуса | Без фланца |
| Температура рабочей среды / воздуха | от -50 °С до +60 °С |
| Материал корпуса / штуцера | Окрашенная сталь / латунь (медный сплав) |
Комплектация:
- Манометр технический МТП-100 — 1 шт.
Совет мастеру: При монтаже манометра на трубопровод ни в коем случае не закручивайте его, прикладывая усилие к самому корпусу — затягивайте штуцер строго рожковым гаечным ключом за гранение на штуцере. Для уплотнения резьбового соединения М20х1,5 рекомендуем использовать фторопластовые (ФУМ), паронитовые или медные прокладки. При измерении давления горячего пара обязательно устанавливайте манометр через петлевую (сифонную) трубку для охлаждения рабочей среды.
