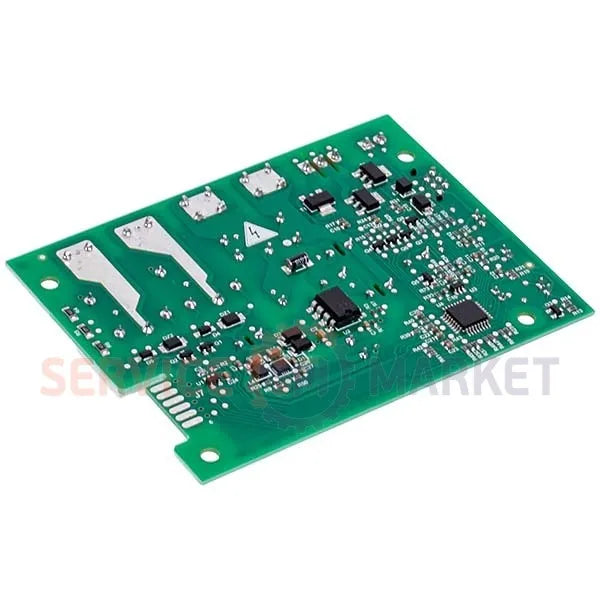

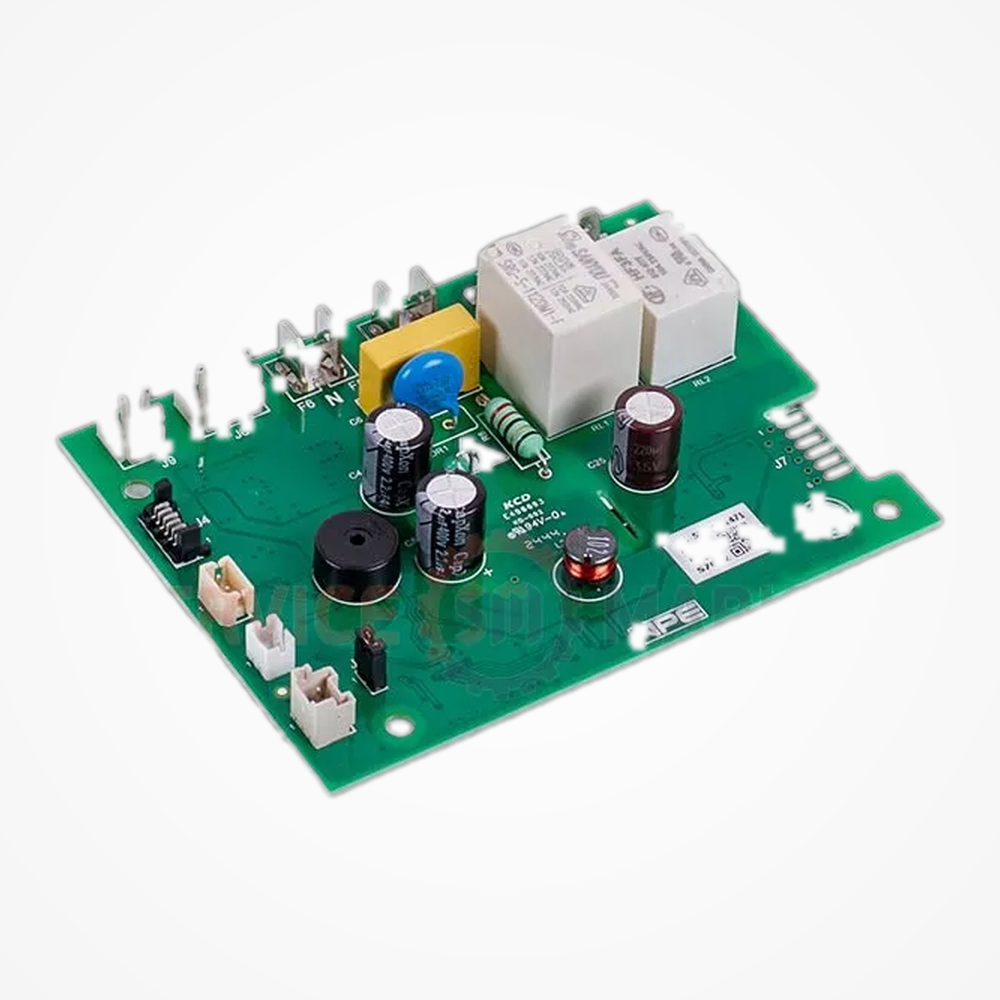

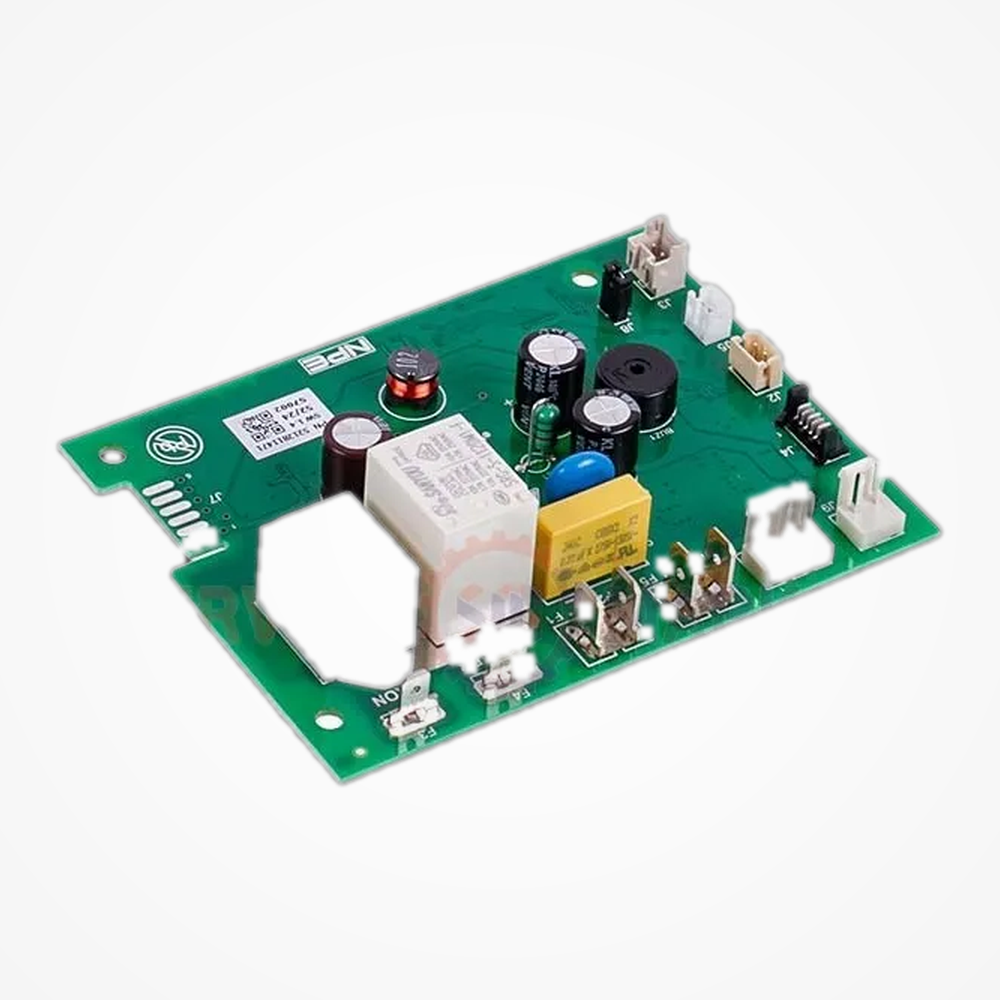

Модуль (плата) управления для парогенератора Braun CareStyle 7 AS00005876 (PN 5212811471)
Оригинальный силовой электронный модуль управления Braun AS00005876 (заводской код на стикере PN 5212811471, ревизия платы NPE 35610 / KCD E498693, версия ПО SW 1.4) предназначен для координации и контроля всех рабочих узлов гладильных систем с парогенератором серии Braun CareStyle 7. Плата выполняет функции центрального контроллера: обрабатывает сигналы с датчиков температуры бойлера и подошвы утюга (NTC), управляет подачей воды вибрационной помпой, коммутирует силовой нагрев бойлера через электромагнитное реле Sanyou (16A 250VAC), контролирует работу электромагнитного клапана подачи пара, системы автоотключения (Auto-Off) и звукового зуммера (BUZ1). Модуль поставляется полностью запрограммированным на заводе и готовым к прямой установке взамен вышедшей из строя платы после скачка напряжения в сети или попадания конденсата.
Основные преимущества и особенности:
- Оригинальная заводская запчасть Braun / De'Longhi Group (AS00005876): Полностью соответствует штатной схемотехнике, габаритам текстолита и распиновке низковольтных и силовых разъемов гладильной системы без необходимости доработки корпуса.
- Предустановленная заводская прошивка (SW 1.4): Микроконтроллер платы уже прошит под алгоритмы работы серии CareStyle 7 (режимы iCare, Turbo, Eco, контроль очистки от накипи FastClean) — не требует дополнительного программатора при замене.
- Надежная силовая элементная база: Оснащена силовым реле Sanyou SRG-S-112DM1-F (16 А / 250 В AC), высоковольтными конденсаторами с запасом по температуре (105 °C), варисторной/RC-защитой и стандартными ножевыми клеммами Faston 6.3 мм (F1–F5) для силовых цепей.
- Цветовая и ключовая маркировка коннекторов (J2, J3, J4, J8, J9): Разъемы с механическими ключами исключают перепутывание шлейфов утюга, панели индикации, помпы и термодатчиков при подключении.
Совместимость и область применения:
Электронный модуль используется для восстановления работоспособности парогенераторов Braun CareStyle 7 (серия Type 12880500) при отсутствии нагрева бойлера, постоянной подаче или отсутствии пара, ошибках индикации или невключении устройства (обязательно сверяйте продуктовый код на шильдике основания прибора и маркировку PN 5212811471 на старой плате):
- Braun IS 7262 GY (продуктовый код: 0128805000)
- Braun IS 7266 VI (продуктовый код: 0128805003)
- Braun IS 7282 BL (продуктовые коды: 0128805001, 0128805008)
- Braun IS 7285 BK (продуктовые коды: 0128805004, 0128805006)
- Braun IS 7286 BK (продуктовые коды: 0128805002, 0128805007)
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип компонента | Основной электронный модуль (плата) управления парогенератора |
| Бренд / Серия техники | Braun / CareStyle 7 (Type 12880500) |
| Сервисный артикул | AS00005876 |

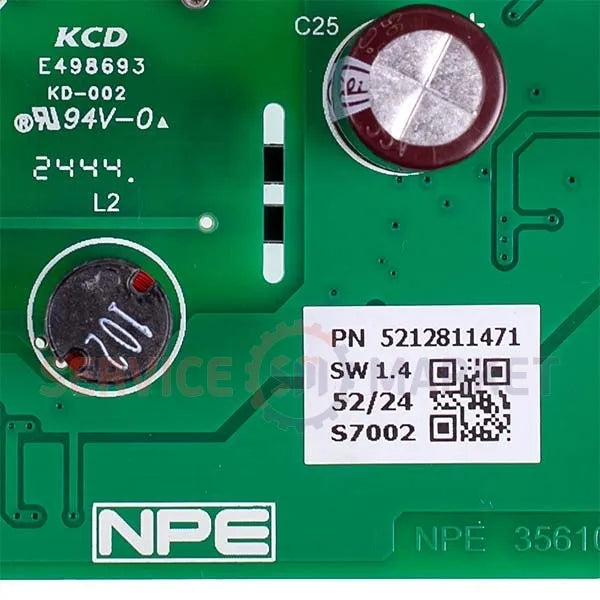

| Маркировка на плате / стикере | PN 5212811471 / SW 1.4 / NPE 35610 / KCD E498693 KD-002 |
| Номинальное напряжение питания | AC 220 – 240 В, 50/60 Гц |
| Силовое реле бойлера | Sanyou SRG-S-112DM1-F (12V DC катушка, контакты 16A 250V AC) |
| Тип подключения | Ножевые силовые клеммы Faston 6.3 мм (F1–F5) + низковольтные разъемы J2–J9 |
| Состояние | Новая оригинальная деталь (с заводской прошивкой) |
Комплектация:
- Электронный модуль управления Braun AS00005876 (PN 5212811471) — 1 шт.
Совет мастеру: Перед установкой нового электронного модуля обязательно выясните и устраните первопричину выхода из строя старой платы! В парогенераторах Braun плата чаще всего сгорает из-за короткого замыкания или пробоя на корпус катушки электромагнитного клапана пара, обмотки водяной помпы или ТЭНа бойлера, а также из-за подтекания уплотнителей бойлера и попадания влаги внутрь корпуса. Перед подачей питания проверьте мультиметром сопротивление катушки клапана, помпы, нагревателя и датчиков температуры (NTC) на отсутствие пробоя на «землю», а также сфотографируйте подключение всех силовых проводов к клеммам F1–F5 до разборки.
