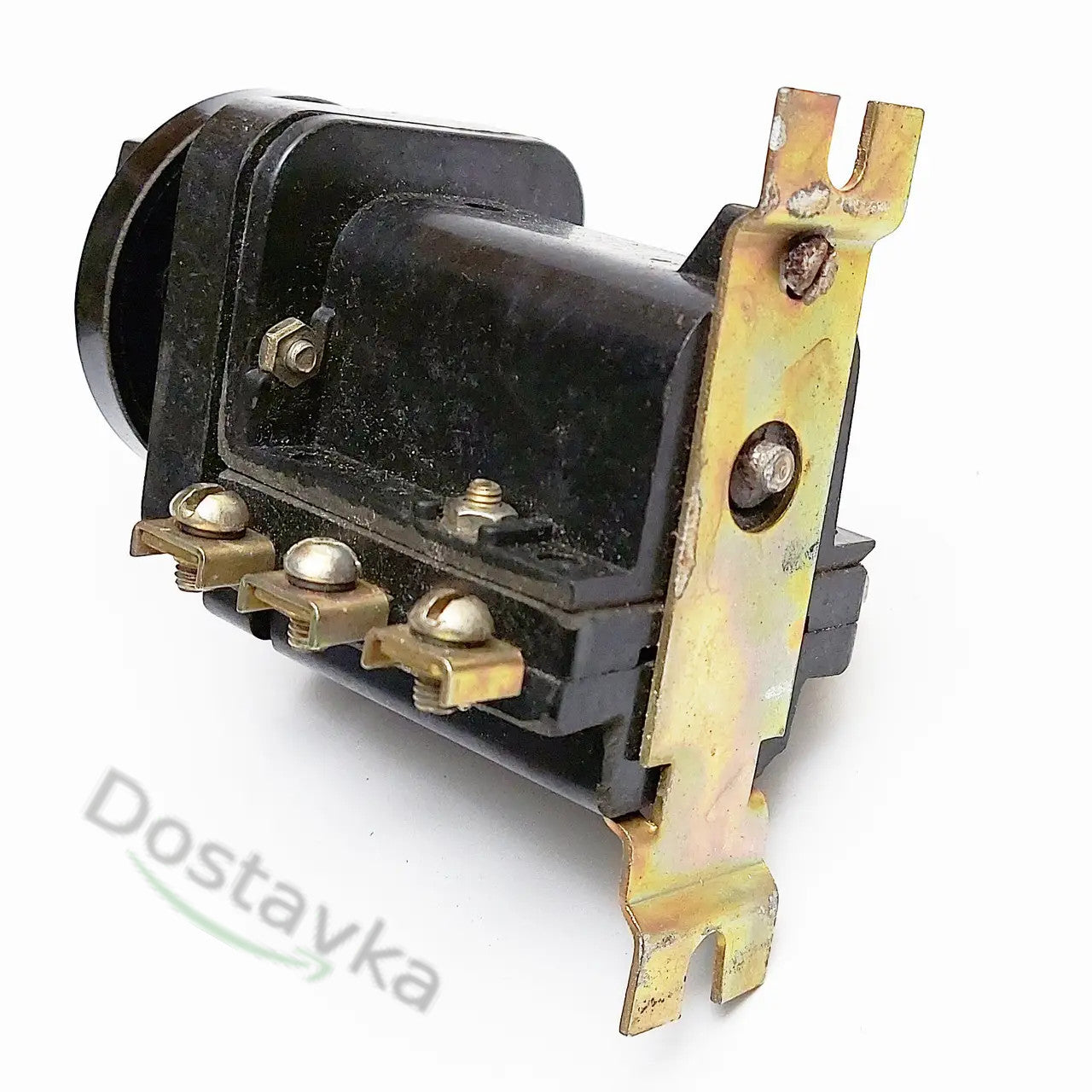

Переключатель ППКП-32А (ТПКП-32А) для промышленных плит и духовых шкафов

Переключатель ППКП-32А (ТПКП-32А) для промышленных плит и духовых шкафов

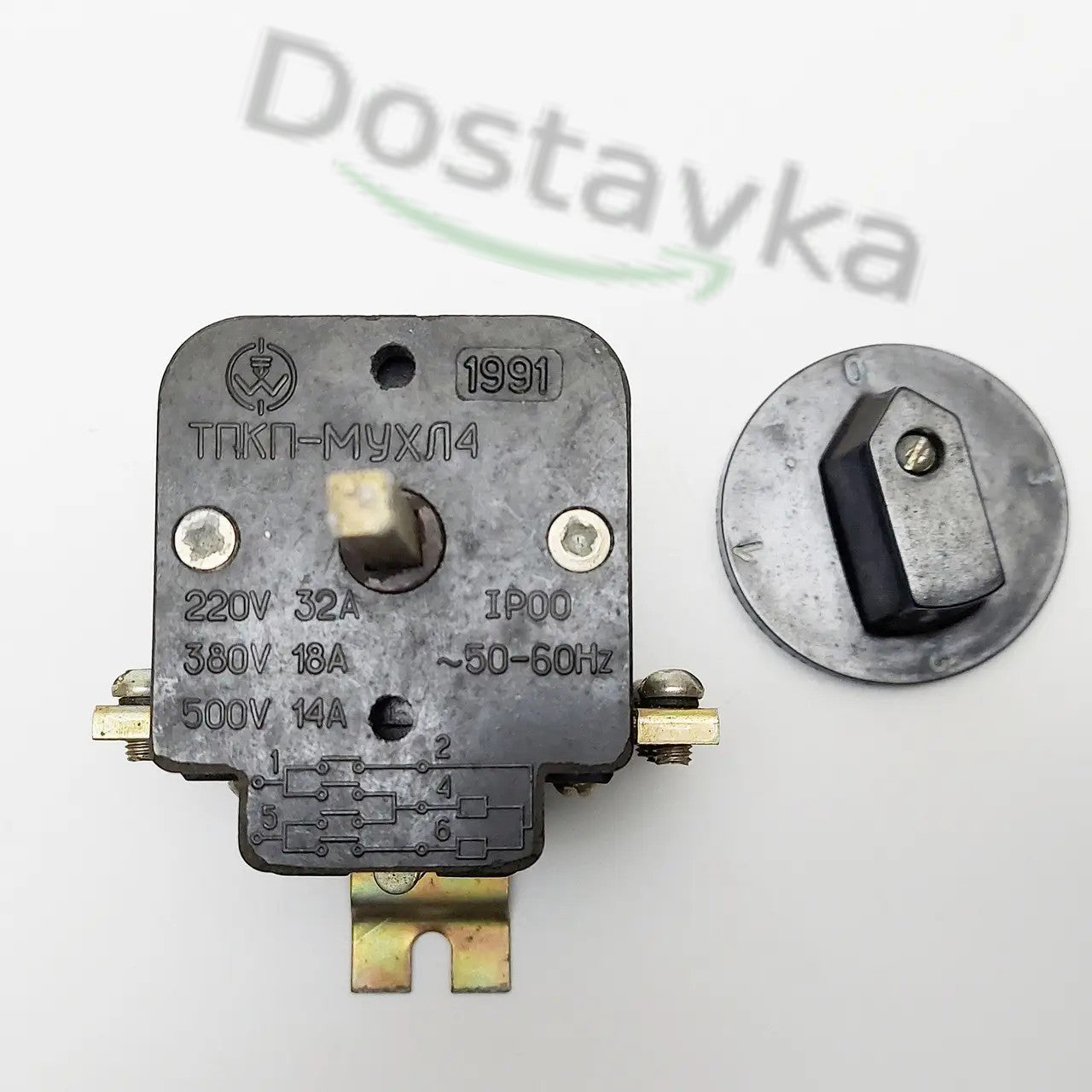

Термостойкий пакетный переключатель ППКП 32А ТПКП-МУХЛ4 образца 1991 года.

температура окружающей среды эксплуатации — не более 120 °C;
относительная влажность — не более 95%.
Конструкция переключателя допускает поворот ручки в обе стороны от нулевого положения.
безопасная эксплуатация переключателя обеспечивается использованием ручки, зафиксированной с помощью шурупа и электроизоляционного клина на оси квадратной кулачка.

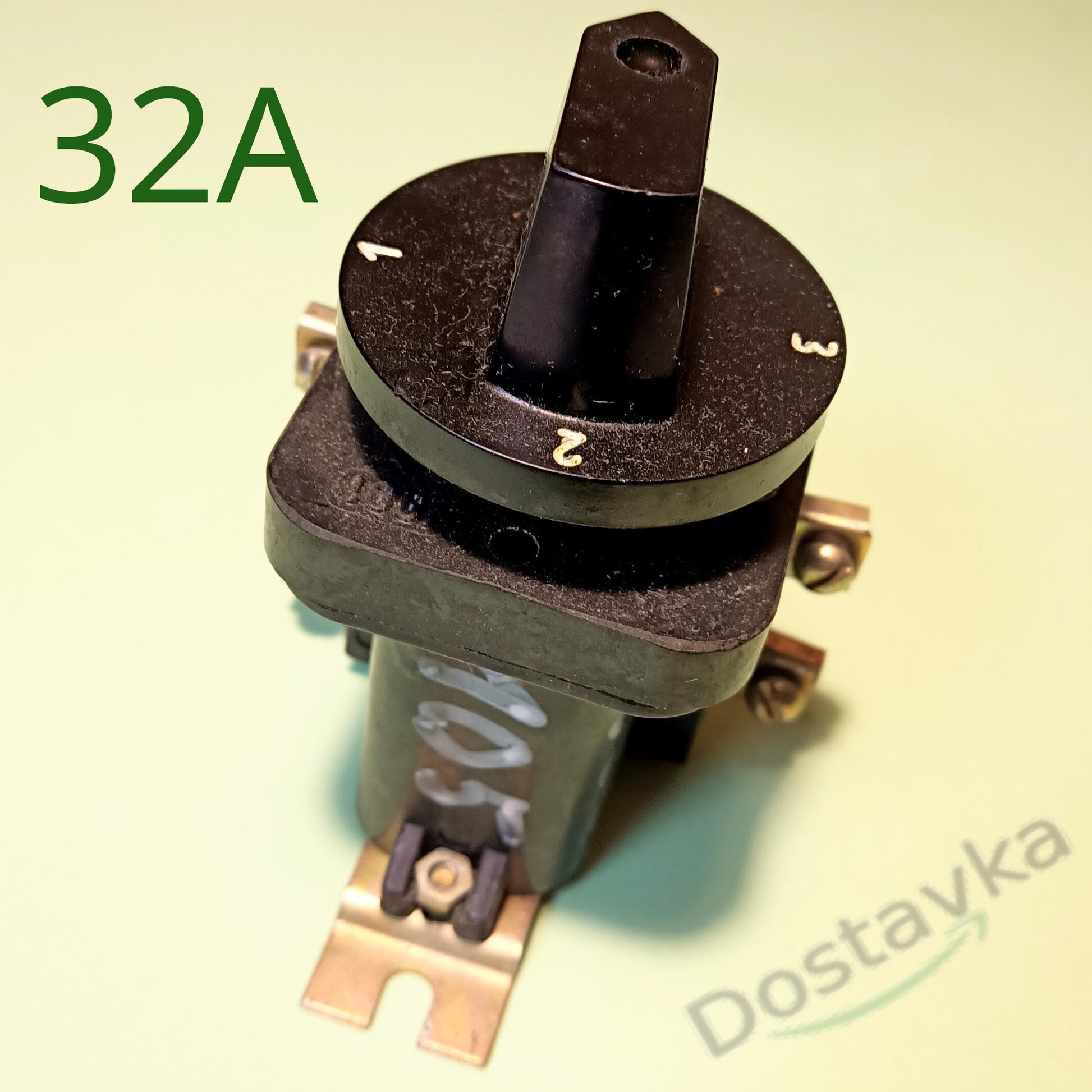

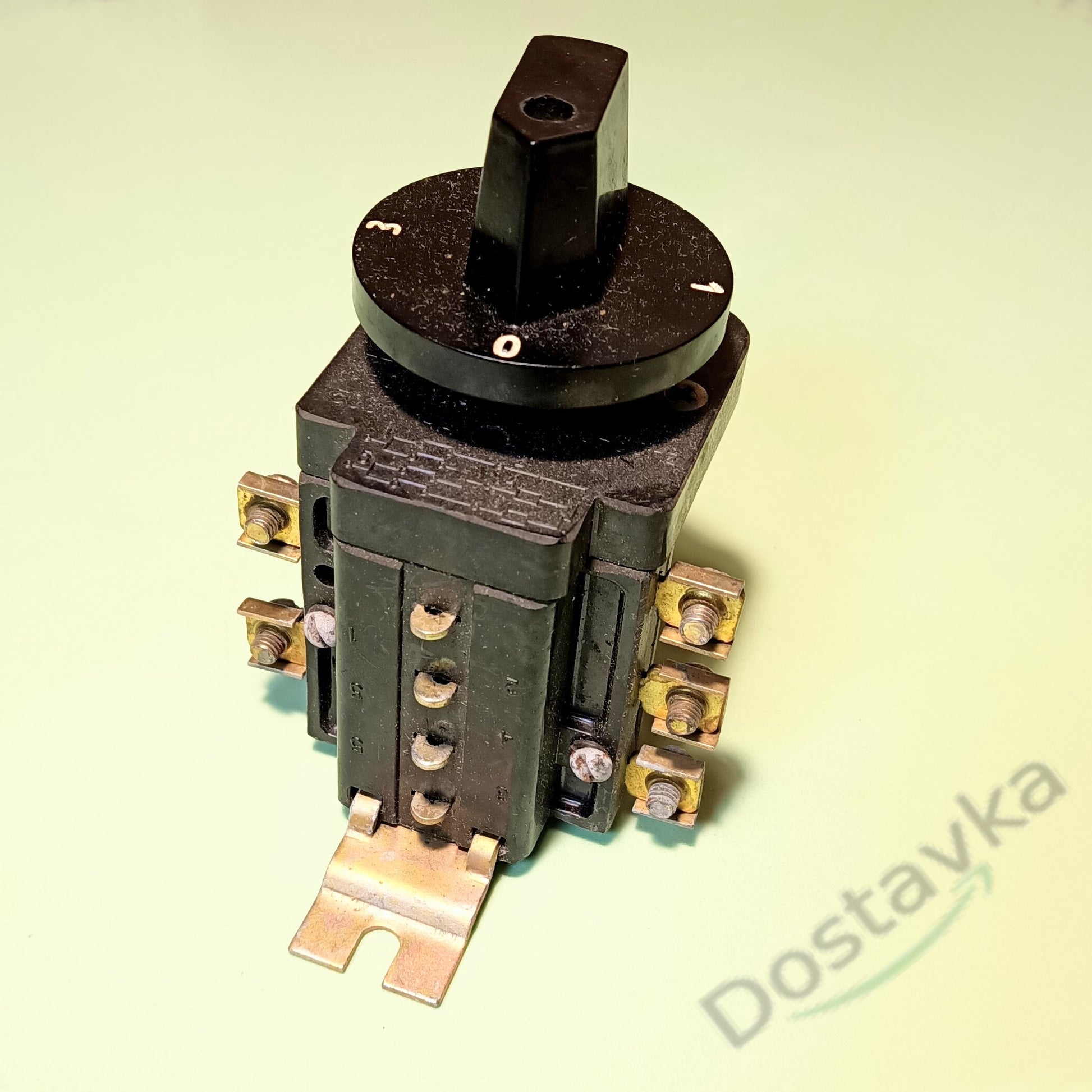

Переключатель имеет четыре фиксированных положения, которые обеспечивают следующие варианты подключения нагрузки:
- нулевая- нагрузка выключена (все контакты разомкнуты);
- перво- последовательно включены две электрические цепи нагрузки (контакты 1-3 и 2-4 замкнуты);
- второе- включена одна электрическая цепь нагрузки (контакты 1-3 и 2-5 замкнуты);
- третья - параллельно входят две электрические цепи нагрузки (контакты 1-3, 1-4 и 2-5 замкнуты).

Технические характеристики:

• Тип: Переключатель пакетный
• Материал: фенолпласт
• Материал электрического контакта: серебро
• Номинальное напряжение, В: 220/380/500
• Частота, Гц: 50-60
• Номинальный ток, А: не более 32
• Габаритные размеры, мм: 60х80х115
• Масса, кг: не более 0,31.
