Описание

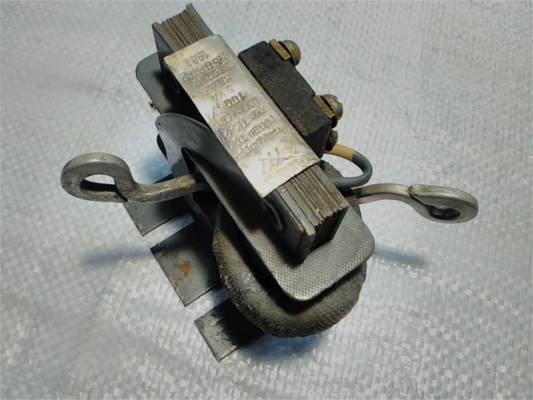

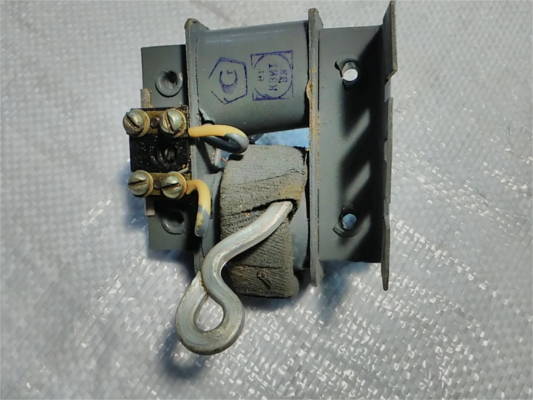

Трансформатор ТК-20 для встраивания в клещи манипулятора контактной сварки. Имеет отверстия для крепления шин, состоит из блока обмоток с установленным на нем магнитопроводом броневого типа, залитого в кожухе нагревостойким компаундом. Первичная обмотка прибора с выводами Л1 и Л2 выполнена из провода большого сечения, рассчитанного на ток, который необходим для нормальной работы электроустановки. Вторичная обмотка ТК-20 выполнена в виде двух последовательно соединенных дисковых витков. Вторичная обмотка трансформаторов тока ТК-20 и выводы И1 и И2 вторичной обмотки подключены к клеммнику 1. Она имеет такое количество витков, чтобы при номинальном токе первичной обмотки в ней индуктировался ток 5А.
На наружной катушке трансформатора ТК-20 установлен датчик температуры. Магнитопровод ТК-20 собран из витых разрезных сердечников из холоднокатаной электротехнической стали, а кожух выполнен из листовой стали
Технические характеристики трансформаторов ТК-20:
- величина первичного тока: 10А, 15А, 20А;
- величина вторичного тока: 5А;
- класс изоляции: F;
- номинальное напряжение холостого хода вторичной обмотки: 3,6В;
- ток длительный вторичный: 4,0кА.
Номинальное напряжение питающей сети имеет значение 380В, при частоте питающей сети 50 Гц. Трансформаторы тока ТК-20 имеют мощность 20кВт при ПВ=50%. Расход охлаждающей воды для прибора при давлении на входе 1,47×105Па (1,5 кгс/см2) составляет, не менее 4,0 л/мин.
