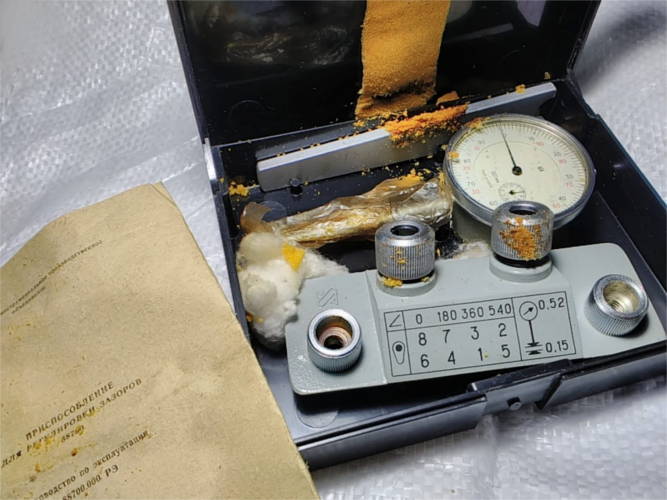

Приспособление для регулировки клапанов с индикатором часового типа ИЧ-10 (ЛИЗ, СССР)
Специализированный автослесарный комплект производства Ленинградского инструментального завода (ЛИЗ, СССР) предназначен для сверхточного контроля и регулировки тепловых зазоров в газораспределительном механизме (ГРМ) двигателей автомобилей ВАЗ «Классика» (ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и Нива 2121). Метод регулировки по индикатору часового типа существенно превосходит классическую настройку плоским щупом (0.15 мм), так как исключает погрешности из-за выработки и износа на рабочих поверхностях рокеров (коромысел) и кулачков распределительного вала.
Основные преимущества и особенности:
- Высокая точность регулировки: Измерительная головка ИЧ-10 с ценой деления 0.01 мм позволяет выставить зазор с микронной точностью, исключая «стук» клапанов или их прогар из-за зажатия.
- Учет износа рокеров и кулачков: В отличие от плоского щупа, который из-за выработки на рокере дает ложное ощущение правильного зазора, индикатор часового типа замеряет фактическое перемещение рокера при поджатии.
- Наглядная таблица на планке: На штатную металлический кронштейн-рейку нанесена памятка по углам поворота коленчатого вала (0°, 180°, 360°, 540°) и соответствующим парам регулируемых клапанов, а также пересчет хода индикатора (0.52 мм по прибору соответствует зазору 0.15 мм на холодном двигателе).
- Надежность советского инструмента: Измерительный индикатор и винтовой фиксатор выполнены из инструментальной стали и качественного сплава по советским ГОСТам.
Совместимость и область применения:
- Автомобили ВАЗ (классическое семейство): ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107.
- Внедорожники ВАЗ: ВАЗ-2121 / 21213 «Нива» (с моторами без гидрокомпенсаторов).
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип приспособления | Комплект для индикаторной регулировки клапанов ГРМ |
| Производитель | Ленинградский инструментальный завод (ЛИЗ), СССР |
| Тип измерительной головки | Индикатор часового типа ИЧ-10 (ГОСТ 577-68) |
| Цена деления индикатора | 0.01 мм |
| Диапазон измерений индикатора | 0 – 10 мм |
| Эквивалент регулировочного зазора | 0.52 мм по индикатору = 0.15 мм реального зазора клапана |
| Способ крепления | Установка планки на шпильки корпуса подшипников распредвала |
Комплектация:

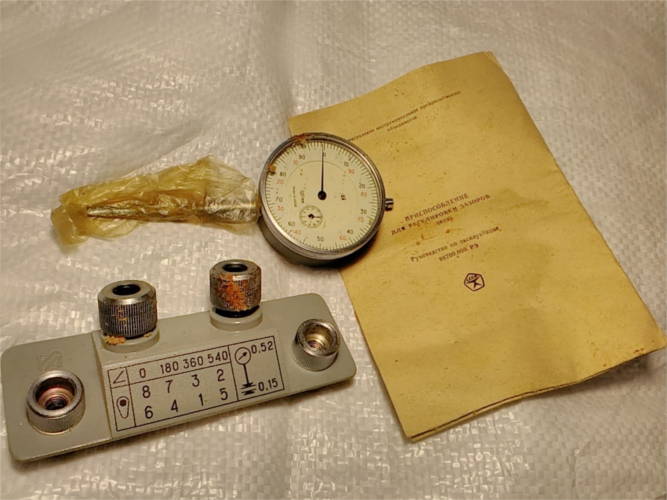

- Монтажная планка (кронштейн) с нанесенной таблицей порядок регулировки — 1 шт.
- Индикатор часового типа ИЧ-10 — 1 шт.
- Зажимной винтовой переходник (захват рокера) — 1 шт.
- Паспорт / Руководство по эксплуатации — 1 шт.
- Заводской футляр (коробка) — 1 шт.
Совет мастеру: Настройку клапанов индикатором выполняйте строго на холодном двигателе (при температуре +20 °C). Закрепив планку на шпильках распредвала, зацепите захват за плечо рокера и, приподнимая его вверх спецзахватом, зафиксируйте разницу показаний на стрелке: она должна составлять ровно 52 деления (0.52 мм), что соответствует нормативному зазору 0.15 мм.
