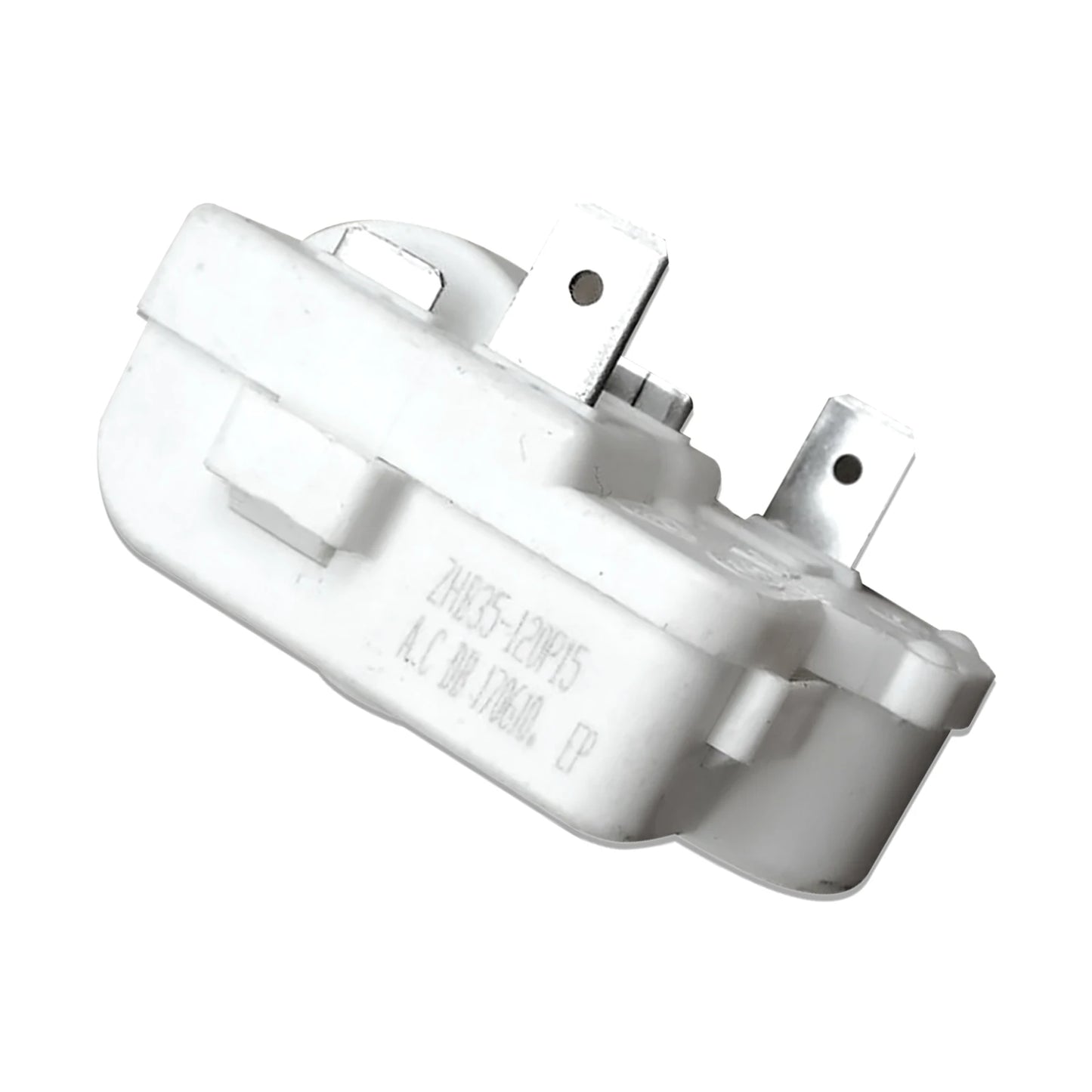

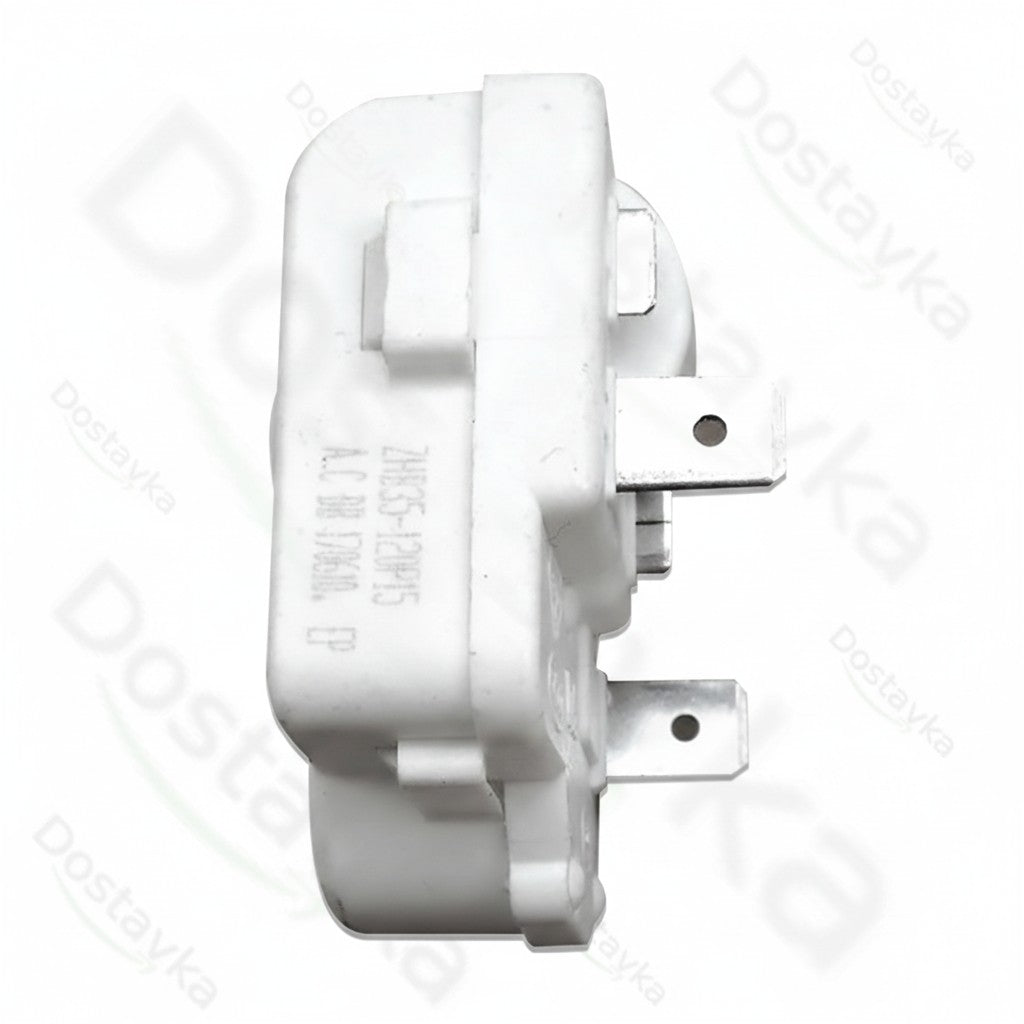

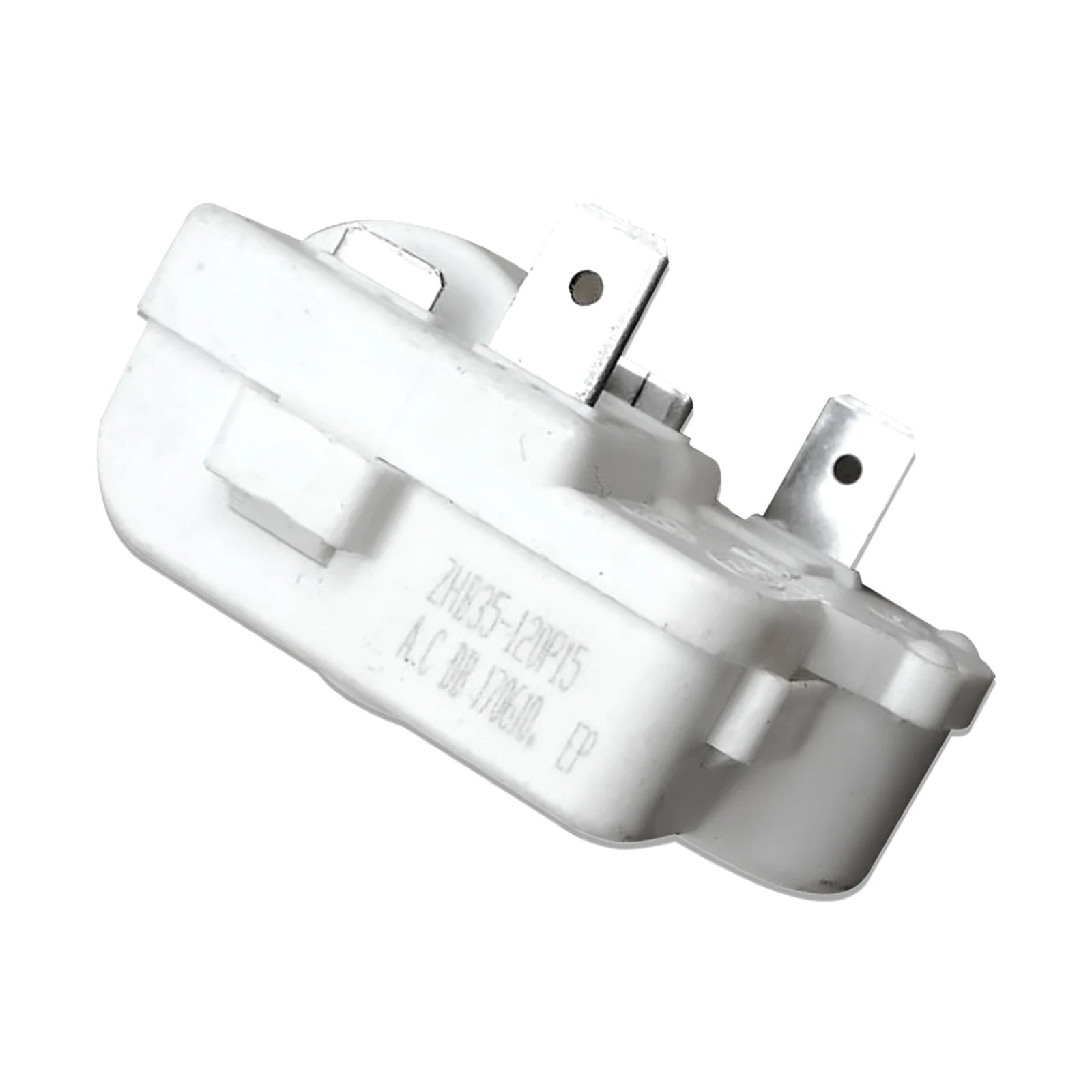

Пускозащитные реле серии ZHB (ZHB35-120P15 / ZHB62-140P15) для компрессоров холодильников
Комбинированные пускозащитные блоки серии ZHB объединяют в одном корпусе позисторный пусковой элемент (PTC) и биметаллическое тепловое реле защиты (кликон). Предназначены для безопасного запуска и постоянной защиты обмоток компрессора от перегрузки и перегрева.
1. Основные технические характеристики
- Рабочее напряжение: 220–240 В / 50 Гц.
- Сопротивление позистора (PTC): 15 Ом (индекс P15).

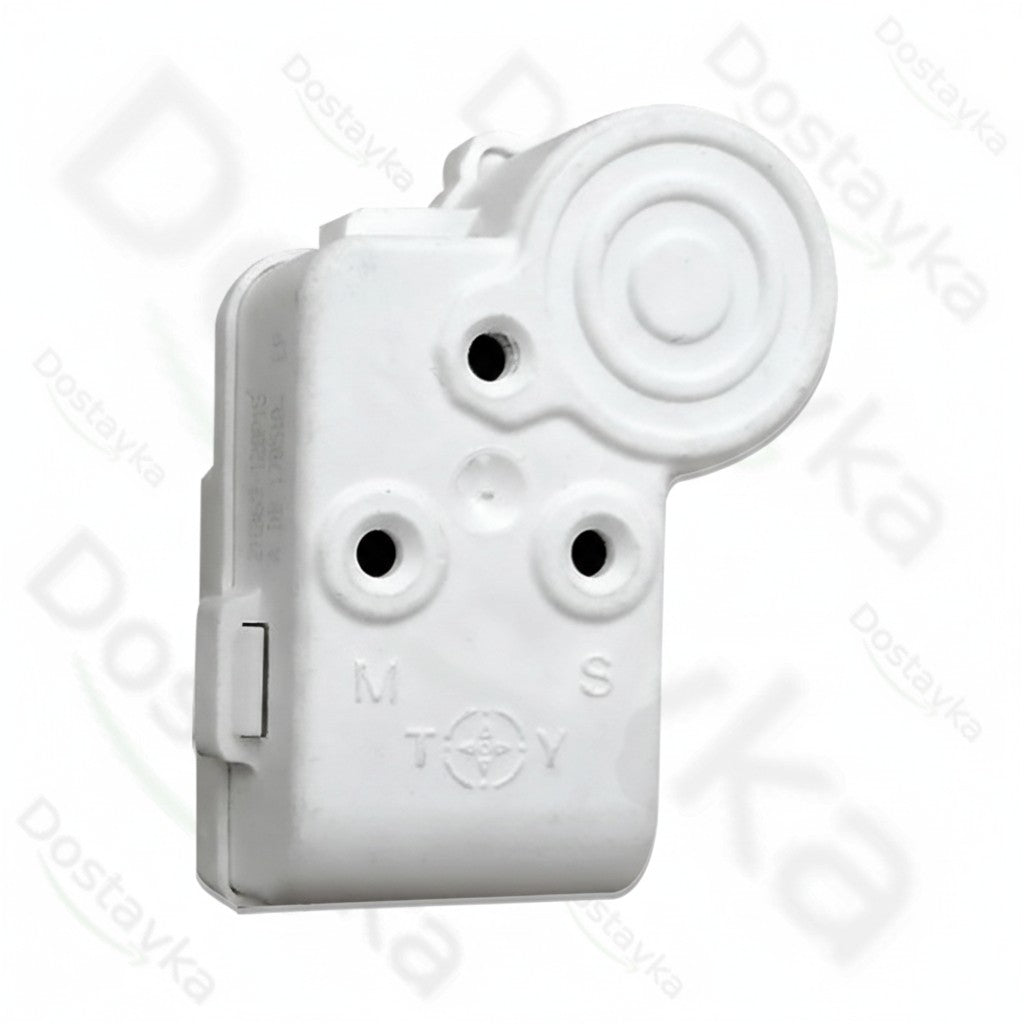

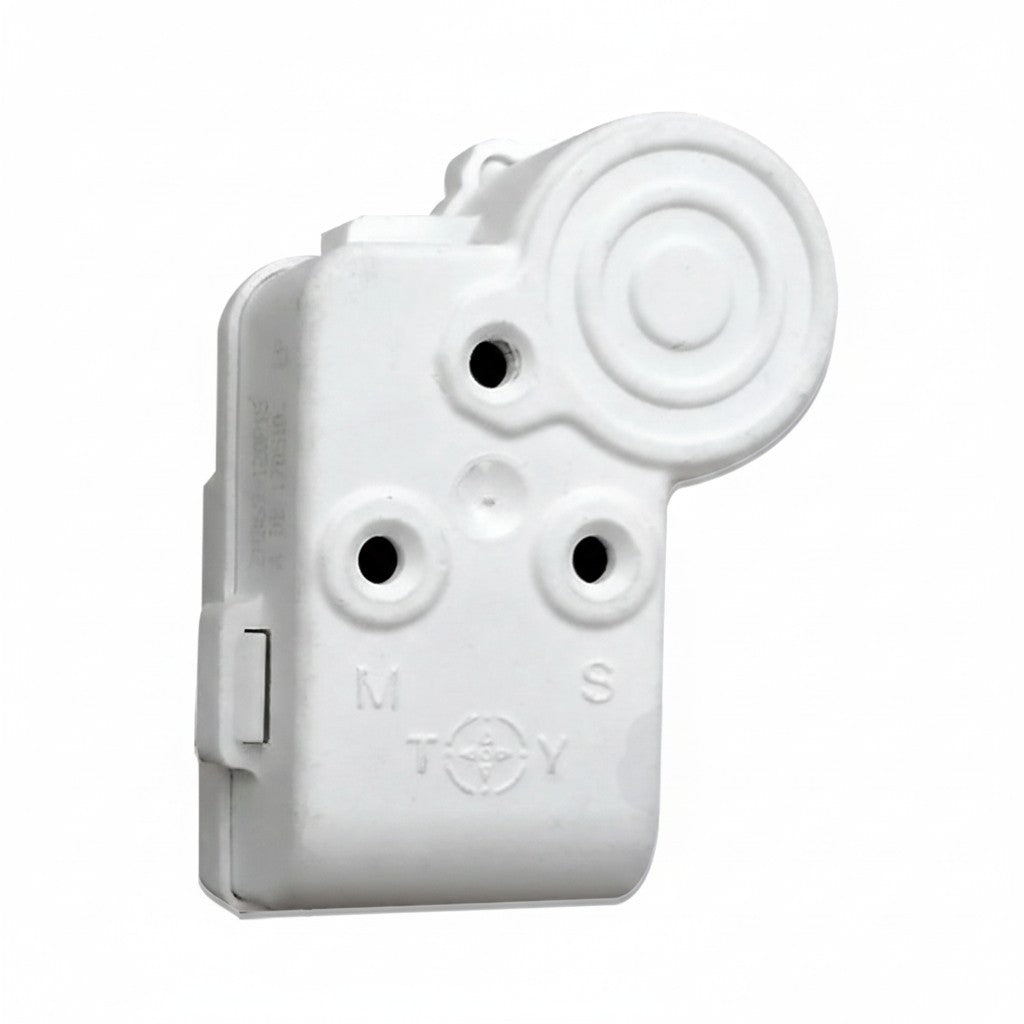

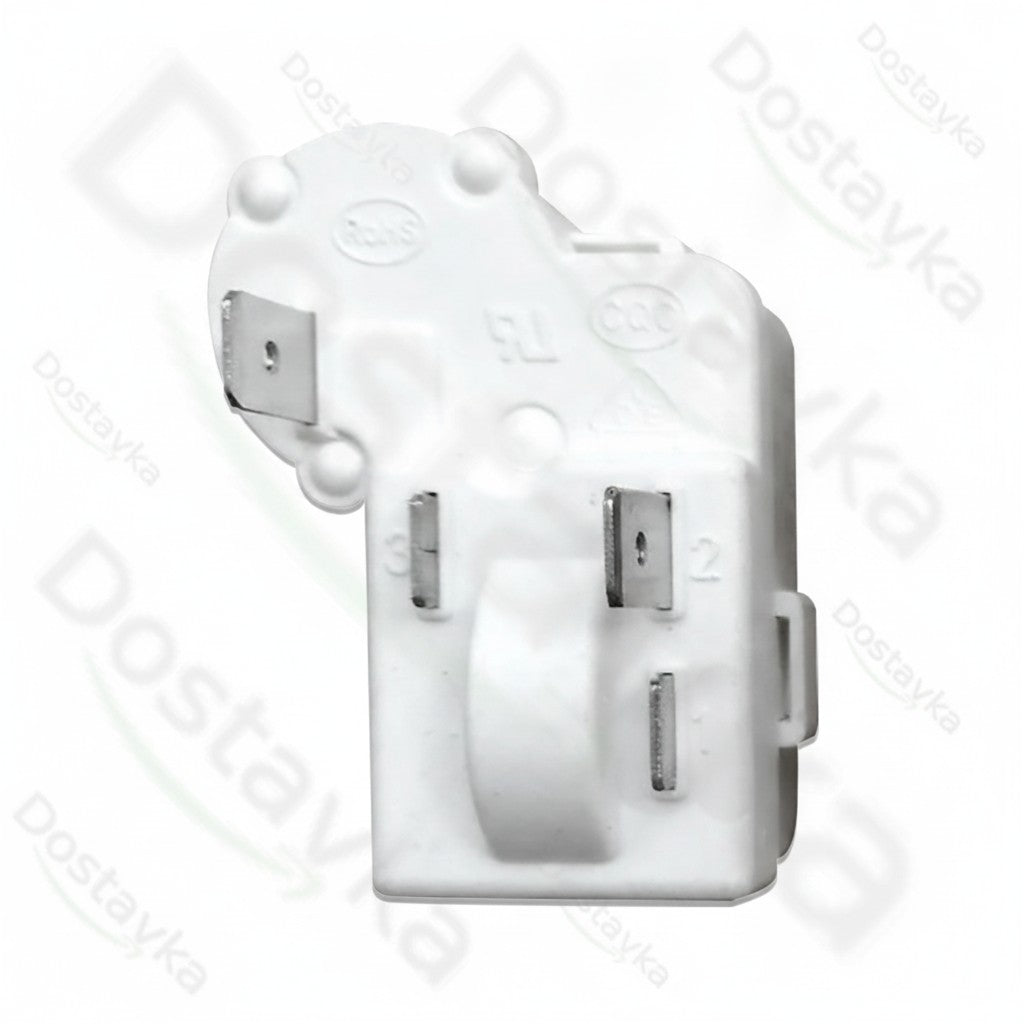

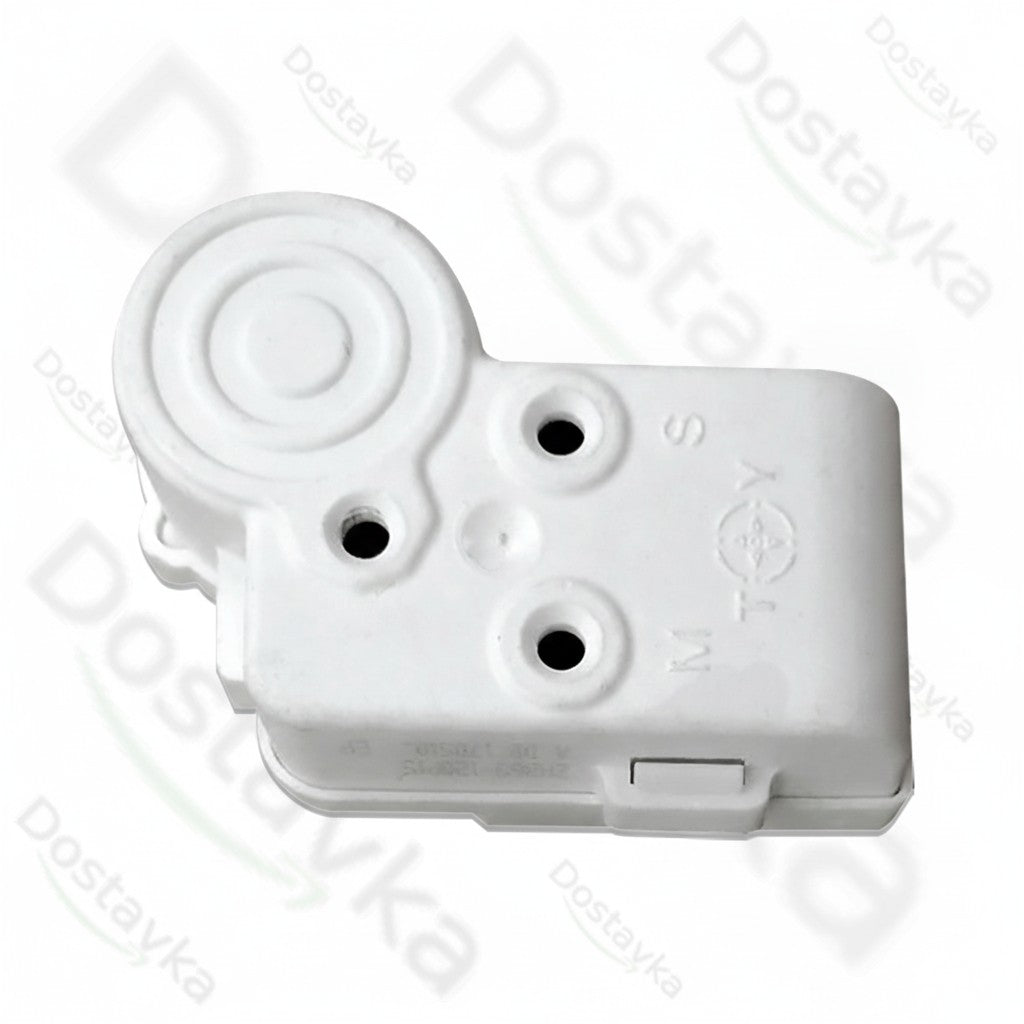

- Конструктивное исполнение: Моноблок (пусковое + тепловое реле) на 3 контакта/гнезда под штыри компрессора.
2. Сравнение моделей и подбор под компрессор
Модели различаются по мощности компрессора и порогу срабатывания тепловой защиты. Для правильного выбора используйте таблицу ниже:
| Характеристика | ZHB35-120P15 | ZHB62-140P15 |
|---|---|---|
| Мощность компрессора | Малая / Средняя (110–140 Вт) | Высокая (180–240 Вт и выше) |
| Токовый порог защиты | ~3.5 А (для маломощных моторов) | ~6.2 А (для мощных моторов) |
| Температура отсечки | 120 °C | 140 °C |
| Сопротивление PTC | 15 Ом | 15 Ом |
| Совместимость | Бытовые однокамерные и небольшие двухкамерные холодильники | Крупные двухкамерные холодильники, морозильные лари, торговое оборудование |
3. Почему важно правильно выбрать модель?
- Если установить ZHB35 вместо ZHB62: Реле будет ложно срабатывать («щелкать») и отключать рабочий компрессор из-за превышения пускового тока.
- Если установить ZHB62 вместо ZHB35: Защита не успеет отключить питание при заклинивании мотора, что приведет к сгоранию обмоток компрессора.
4. Рекомендации по монтажу
- Обесточьте оборудование: Перед установкой полностью отключите холодильник от сети.
- Проверьте контакты: Убедитесь, что штыри компрессора чистые, без следов окисления или нагара.
- Установка: Плотно насадите блок ZHB на штыри компрессора до полной фиксации.
- Подключение: Подключите сетевые провода строго по схеме вашего холодильника.
