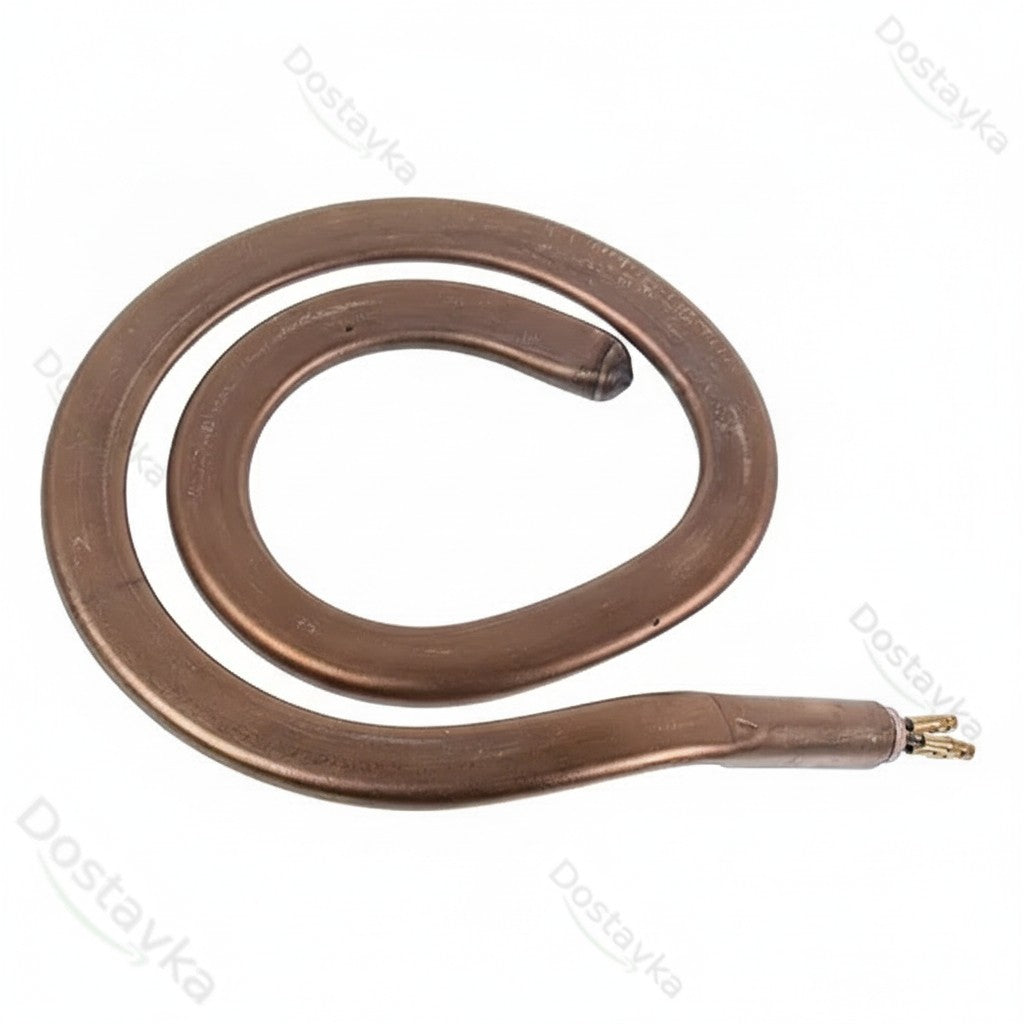

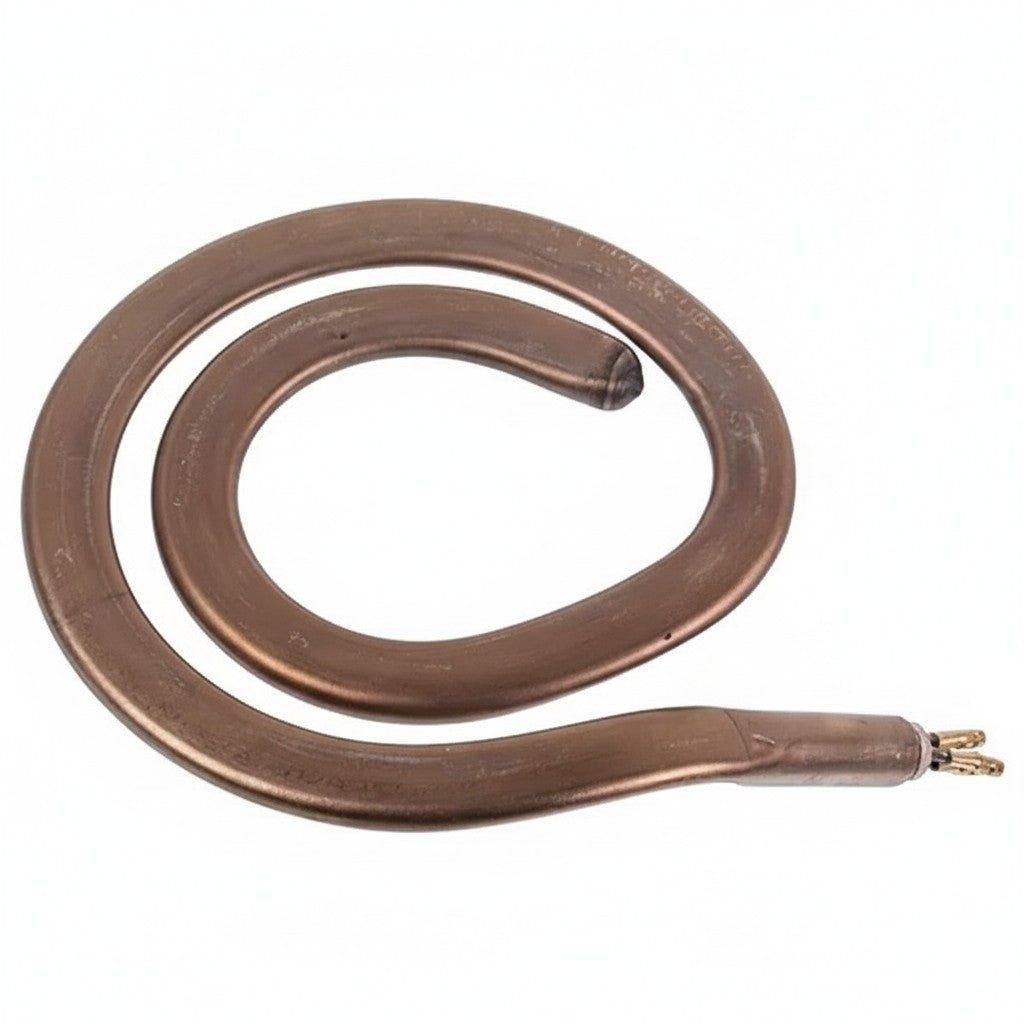

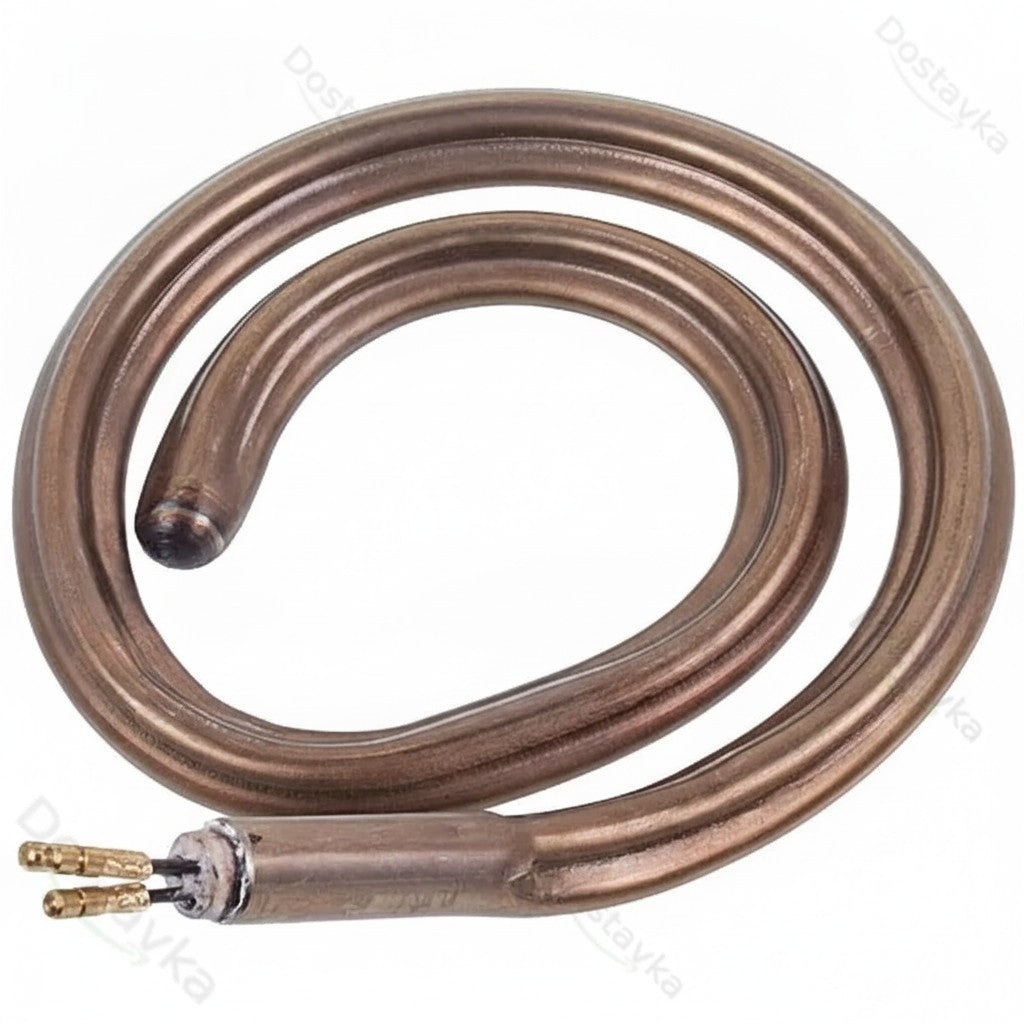

ТЭН-спираль конфорки для электроплиты 1000W ∅145 мм (3 контакта)
Трубчатый электронагреватель (ТЭН-конфорка спирального типа) мощностью 1000 Вт (1.0 кВт) диаметром 145 мм предназначен для комплектации и ремонта настольных и стационарных бытовых электрических плит. Нагревательный элемент выполнен в виде плоской одноконцевой спирали с тремя контактными выводами, что позволяет подключать его через многопозиционный переключатель мощности для ступенчатой регулировки степени нагрева конфорки (слабый, средний и максимальный нагрев).
Основные преимущества и особенности:
- Ступенчатая регулировка мощности: Наличие 3 контактных выводов обеспечивает работу двух внутренних нихромовых спиралей в разных комбинациях (последовательно, по отдельности или параллельно), гарантируя плавный выбор температурного режима.
- Быстрый разогрев и высокая теплоотдача: Открытая спиральная форма обеспечивает прямой контакт с дном посуды и мгновенный выход на рабочий температурный режим с минимальными теплопотерями.
- Устойчивость к термическим нагрузкам: Жаростойкая металлическая оболочка и плотный периклазовый наполнитель (оксид магния) внутри трубки исключают пробой на корпус и выдерживают многократные циклы нагрева/остывания.
- Универсальность монтажа: Одноконцевой вывод облегчает установку ТЭНа в штампованные посадочные чаши и рефлекторы большинства отечественных электроплит.
Совместимость и область применения:
Применяется в настольных одно- и двухконфорочных плитках, а также в духовочно-плиточных стационарных электроплитах с посадочным диаметром конфорки 145 мм:

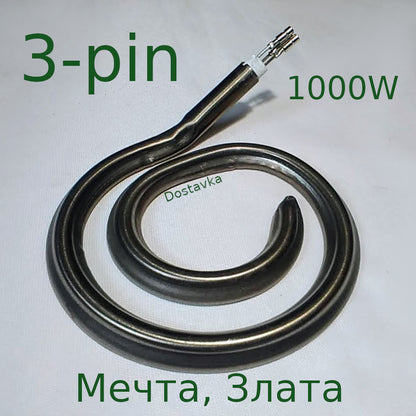

- Мечта (Мрія): классические модели 15М, 29, 111Т, 112Т, 211Т, 212Т и др.
- Элна: настольные плиты Элна-01Н, Элна-02Н, Элна-200Н и модификации с узким ТЭНом.
- Злата: модели 114Т, 214Т и аналогичные с ТЭНом открытого типа.
- Лемира (Леміра): ЭПЧ-1, ЭПТ-1, ЭПТ-2 (модели с трубчатым спиральным нагревателем).
- Другие производители: Маяк, Термия, Пскова, Электа и любые плиты с посадочным местом под спираль ∅145 мм и 3-контактным подключением.
Технические характеристики:
| Параметр | Значение / Характеристика |
|---|---|
| Тип запчасти | Трубчатый электронагревательный элемент (ТЭН-конфорка) |
| Форма ТЭНа | Плоская спираль (одноконцевая) |
| Номинальная мощность | 1000 W (1.0 кВт) |
| Номинальное напряжение | 220–230 V |
| Наружный диаметр спирали (D) | 145 мм |
| Количество контактных выводов | 3 контакта (штифтовые наконечники) |
| Тип подключения | Под ступенчатый переключатель мощности (2 спирали) |
| Материал трубки | Жаропрочный коррозионностойкий металл/сплав |
| Фланец / крепежная планка | Без фланца (прямая посадка в отражатель) |
| Производство | Украина |
| Состояние | Новый |
Комплектация:
- ТЭН-спираль конфорки 1000W ∅145 мм (3 контакта) — 1 шт.
Совет мастеру: Перед установкой нового ТЭНа обязательно очистите чашу отражателя электроплиты от жира и нагара — блестящая чистая поверхность отражателя снижает рассеивание тепла вниз и защищает внутреннюю проводку от перегрева. При подключении проводов к штифтовым выводам строго соблюдайте схему коммутации вашего переключателя мощности (один общий провод и два сигнальных на секции ТЭНа). Убедитесь, что контактные наконечники обжаты плотно: плохой контакт на выводах приводит к локальному искрению, отгоранию контактов и растрескиванию керамической изоляции ТЭНа. Первый прогрев проведите на средней мощности без посуды в течение 5–10 минут для выпаривания технологических консервирующих составов.
