Оригинальный диффузор 121001Х/ 121065 для насоса Pedrollo JCR 1A/ JSWm 1AX/ JCRm 1AX (D=142mm)

Оригинальный диффузор с трубкой Вентури для насосов Pedrollo JCR 1 / JCRm 1 (121001 / 121065)

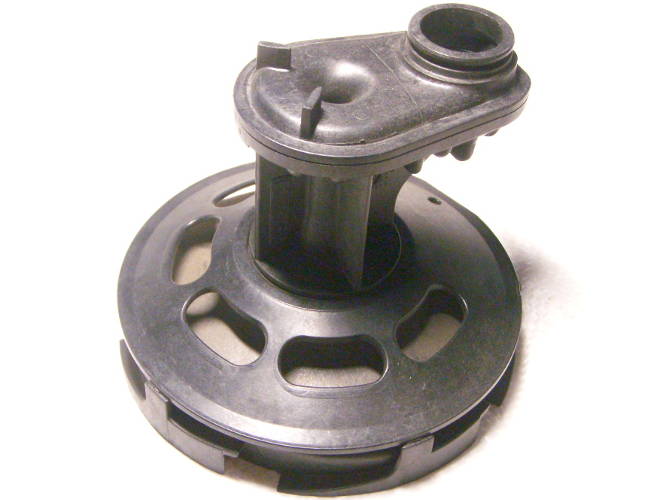

Оригинальный гидравлический диффузор в сборе с соплом и трубкой Вентури (заводские коды 121001 / 121065) является центральным рабочим элементом самовсасывающих центробежных насосов Pedrollo серии JCR и насосных станций на их базе. Гидроузел выполняет задачу преобразования скоростной кинетической энергии потока от рабочего колеса в статическое давление, а также обеспечивает устойчивый эффект Вентури (эжекцию) для подъема воды с глубины до 9 метров и быстрого автоматического удаления воздуха из всасывающей магистрали.

Основные преимущества и особенности:

• Оригинал Pedrollo OEM (Италия): Высокоточная заводская формовка гарантирует идеальное соответствие геометрии проточных каналов, сохраняя номинальные характеристики напора и производительности насоса.
• Пищевой технополимер Noryl FE1520PW: Корпус изготовлен из полифениленоксида, армированного стекловолокном, который нейтрален к питьевой воде, выдерживает гидроабразивное воздействие мелкого песка и стоек к кавитационному износу.
• Оптимальная гидродинамика: Плавные радиусы внутренних диффузорных лопаток снижают турбулентность потока, предотвращая перегрев насосной части и падение рабочего давления.
• Полная взаимозаменяемость: Штатно рассчитан под посадку в насосную камеру моделей JCR первого поколения с рабочим колесом диаметром 120 мм.

Совместимость и область применения:

Применяется в самовсасывающих поверхностных насосах Pedrollo в корпусе из нержавеющей стали (выпуск преимущественно до 2016 года), а также в насосных станциях на их основе:

• Pedrollo однофазные (220 В): JCRm 1A, JCRm 1B, JCRm 1C; JCRm 10M, JCRm 12M, JCRm 15M.
• Pedrollo трехфазные (380 В): JCR 1A, JCR 1B, JCR 1C; JCR 10M, JCR 12M, JCR 15M.
• Серии станций водоснабжения: Pedrollo SAR, Hydrofresh с насосами группы JCR 1, а также насосы Bettynox 1, Bettynox 2, Bettynox 3 (выпуск 2013 г.).
• Совместимые насосы других марок: Expert Garden 10206866 и аналогичные центробежные гидрофоры при совпадении геометрических параметров корпуса и рабочего колеса.

Технические характеристики:

Комплектация:

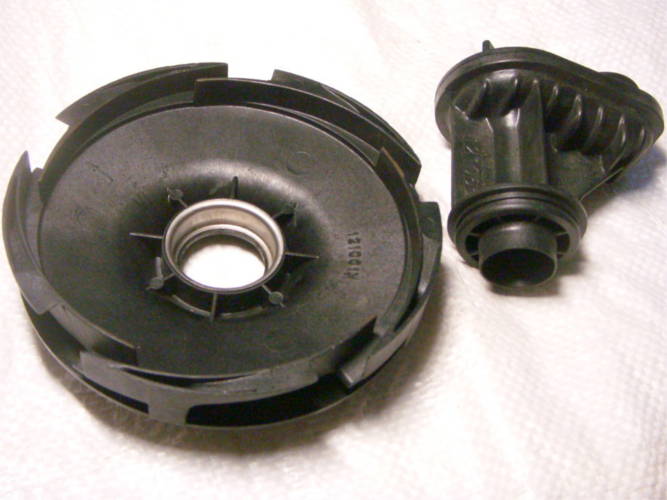

1. Диффузор Pedrollo (121001) — 1 шт.
2. Трубка Вентури с соплом (121065) — 1 шт.

Совет мастеру: Серия насосов JCR (корпус из нержавеющей стали) имеет компактную гидравлическую камеру по сравнению с чугунной серией JSW, поэтому диффузоры D=142 мм и D=164 мм не взаимозаменяемы. Перед оформлением заказа замерьте наружный диаметр своего поврежденного диффузора (должен быть 142 мм) и диаметр рабочего колеса (120 мм). При сборке обратите внимание на состояние уплотнительного резинового кольца на входном штуцере трубки Вентури (32 мм): если кольцо деформировано или пересохло, вода из напорной зоны будет перетекать во всасывающую, и насос не сможет создать вакуум для забора воды. Перед включением насоса обязательно заполните весь корпус водой через заливную горловину.
