Диффузор 121007X с трубкой вентури 121051Z насоса Pedrollo JCR, JCRm 10M, 12M, 15M, JSW 10-12-15M (D=164mm)

Оригинальный диффузор с трубкой Вентури для насоса Pedrollo JCR / JSW (121007X / 121051Z, ∅164 мм)

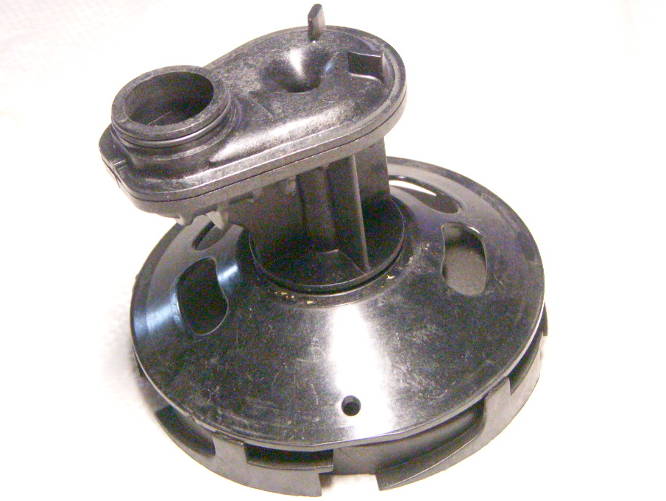

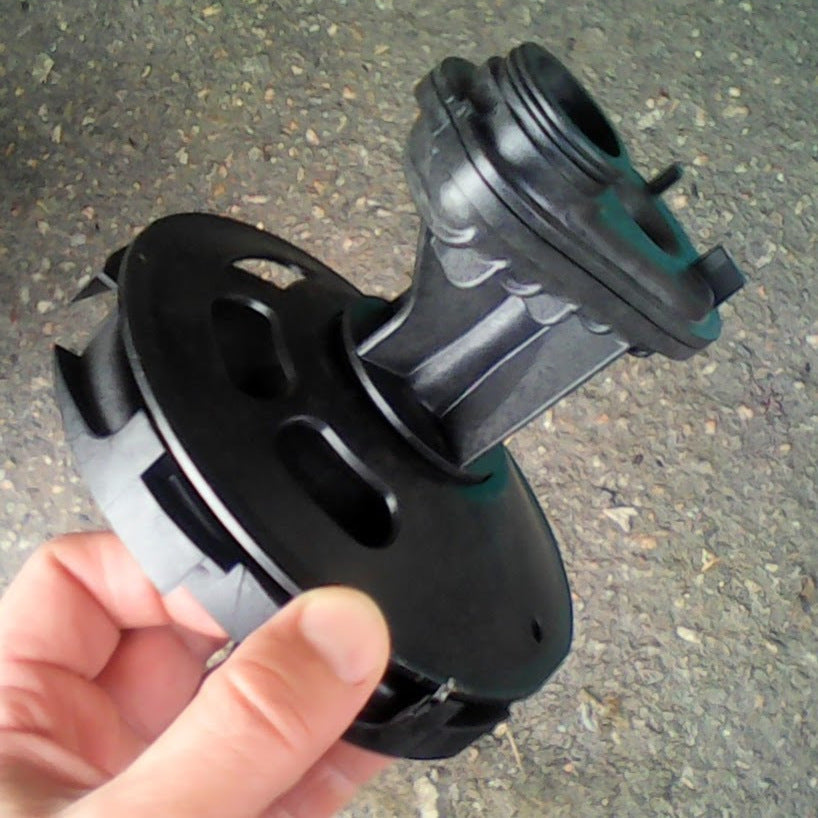

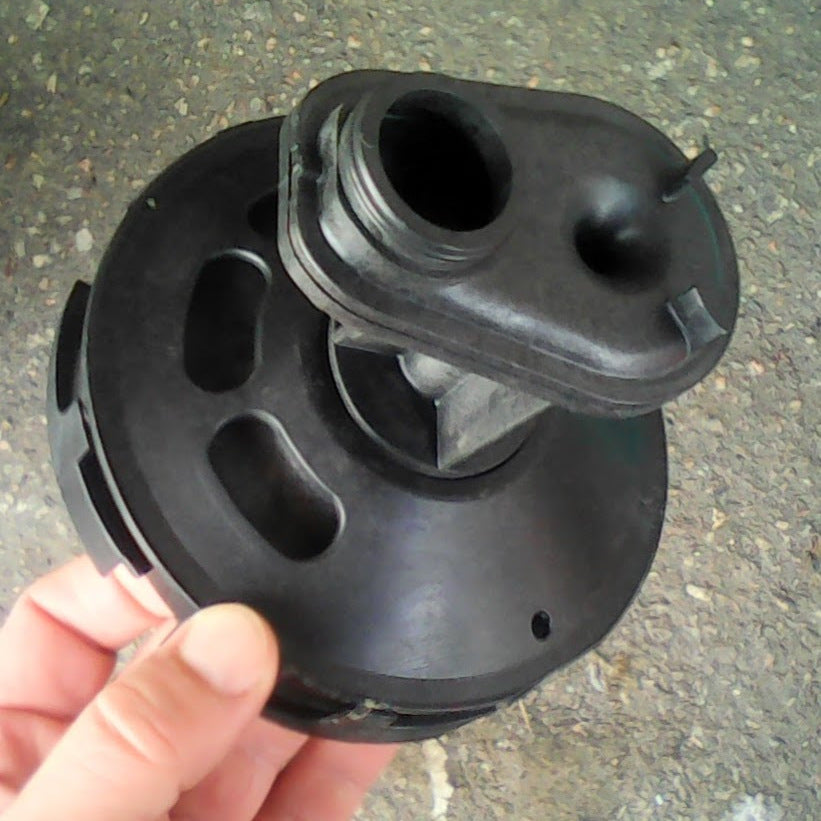

Оригинальный диффузор с эжекторным блоком Вентури (заводские коды 121007X / 121051Z) представляет собой ключевой гидравлический узел самовсасывающих насосов Pedrollo повышенной производительности (серии JCR и JSW мощностью 0.75–1.1 кВт предыдущих поколений). Узел преобразует кинетическую энергию потока от вращающегося рабочего колеса в стабильное статическое давление, а встроенное сопло Вентури создает глубокое разрежение во всасывающей камере, позволяя насосу стабильно поднимать воду с глубины до 9 метров даже при наличии воздушных пробок в магистрали.

Основные преимущества и особенности:

• Оригинал Pedrollo OEM (Италия): Изготовлен на оригинальных пресс-формах завода Pedrollo S.p.A., что гарантирует точные заводские зазоры с рабочим колесом и 100% восстановление номинального давления и напора насоса.
• Износостойкий технополимер Noryl (PPO-GF): Материал не подвержен коррозии, устойчив к кавитационному разрушению, контакту с жесткой водой и гидроабразивному воздействию мелких песчинок.
• Увеличенный типоразмер корпуса (∅164 мм): Рассчитан под большую гидравлическую камеру мощных насосов и рабочее колесо диаметром 135 мм с узким посадочным пояском всасывания 33 мм.
• Мощный эжекторный узел: Удлиненная трубка Вентури (106 мм) с увеличенным входным штуцером (41.5 мм) оптимизирует забор воды при высоких объемных подачах.

Совместимость и область применения:

Штатно устанавливается в самовсасывающие центробежные насосы Pedrollo в нержавеющем (JCR) и чугунном (JSW) корпусе насосной части (выпуск до мая 2012 г. и отдельные серии до 2016 г.):

• Однофазные насосы Pedrollo (220–230 В): JCRm 10M (модификации -, A, B, C до 05/2012), JCRm 12M (-, A), JCRm 15M (-, A, B, C до 05/2012), JCRm 10H, JCRm 15H; JSWm 10M, JSWm 12M, JSWm 15M (коды узлов 121055MA, 121051XZ).
• Трехфазные насосы Pedrollo (230/400 В): JCR 10M (модификации -, A, B до 04/2010; C, D до 05/2012), JCR 12M (-, A), JCR 15M (-, A, B, C, D до 05/2012); JSW 10M, JSW 12M, JSW 15M.
• Насосные станции: Pedrollo Hydrofresh на базе насосов JCRm/JSWm 10M, 12M, 15M мощностью 0.75–1.1 кВт.
• Аналоги других производителей: Насосы Дельфин JCRm 10M, 15M (1.1 кВт), насосы Expert Garden 10206866 и аналогичные гидрофоры с нержавеющим корпусом камеры при полном совпадении размеров.

Технические характеристики:

Комплектация:

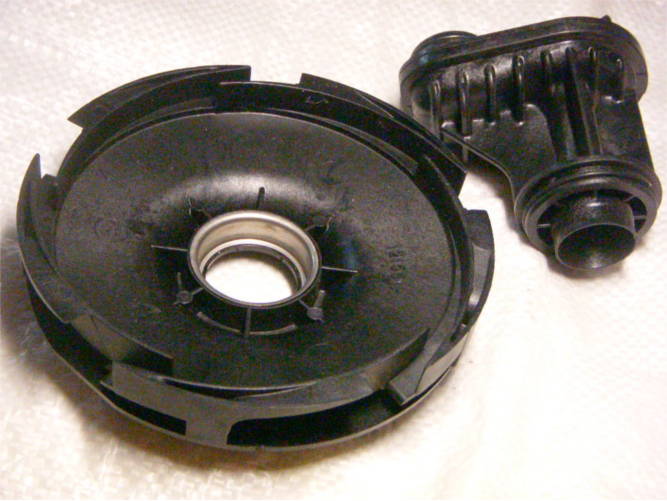

1. Диффузор Pedrollo 121007X (∅164 мм) — 1 шт.
2. Трубка Вентури Pedrollo 121051Z (H=106 мм) — 1 шт.

Совет мастеру: Не путайте эту модель с компактным диффузором JCR (121001), наружный диаметр которого составляет 142 мм, а также с диффузором серии JSW 2, у которого горловина под рабочее колесо имеет широкий диаметр 43 мм (здесь горловина под колесо строго 33 мм при наружном диаметре 164 мм). Перед установкой обязательно осмотрите и при необходимости замените уплотнительное кольцо на входном штуцере трубки Вентури (посадочный диаметр шейки 38.5 мм) — негерметичность этого стыка приведет к внутренней циркуляции воды внутри корпуса и потере способности самовсасывания. После сборки полностью заполните насос водой через верхнюю заливную пробку перед включением двигателя.
